交流接触器常用接线电路图和实物图，实用

交流接触器是电力系统中不可或缺的关键部件，广泛应用于电机控制、电热器控制等领域。它通过电磁原理实现电路的快速通断，具有操作频率高、控制容量大的特点。本文将详细介绍交流接触器的常用接线方法，帮助读者掌握这一实用技能。

交流接触器主要由电磁系统、触点系统和灭弧系统组成。当线圈通电时，产生的磁场使动铁心吸合，带动主触点和辅助触点动作。主触点用于接通和断开主回路，而辅助触点则用于控制回路。这种结构使得交流接触器能够实现远程控制和频繁操作。

在实际应用中，交流接触器的接线主要包括主电路和控制电路两部分。以一个典型的三相电机控制电路为例，主电路的接线方法如下：

1. 将三相电源分别接到接触器的主触点L1、L2、L3上。
2. 从接触器的T1、T2、T3接出三根线，连接到电机的三个接线柱上。

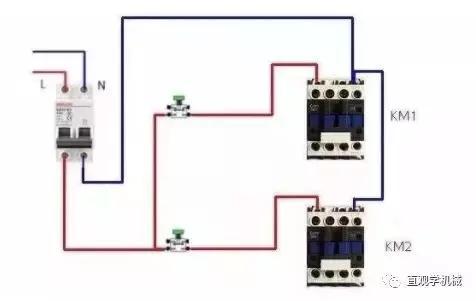

控制电路的接线则相对复杂一些，通常包括启动按钮、停止按钮和接触器的辅助触点。一个基本的控制电路接线方法如下：

1. 从电源L1引出一根线，依次连接停止按钮（常闭）、启动按钮（常开）和接触器的辅助触点（常开）。
2. 从启动按钮的另一端接辅助触点的另一端，再接接触器线圈A1。
3. 线圈A2出线接电源L2或L3。

这种接线方式实现了电机的点动控制。如果需要实现电机的连续运行，还需要在控制电路中加入自锁环节。具体做法是在启动按钮和辅助触点之间并联一个辅助触点，形成自锁回路。

在接线过程中，有几个关键点需要注意：

1. 确保所有接线牢固可靠，避免虚接或松动。
2. 注意区分主触点和辅助触点，不要接错。
3. 在控制电路中，停止按钮必须是常闭触点，以确保安全。
4. 如果需要实现正反转控制，可以使用两个接触器互锁的方式。

交流接触器的应用场景非常广泛。除了电机控制外，还可以用于电热器、照明系统、电梯等设备的控制。在一些特殊场合，如需要频繁启动或需要实现远程控制时，交流接触器更是不可或缺。

随着技术的发展，交流接触器也在不断进步。例如，永磁交流接触器利用磁极的同性相斥、异性相吸原理，用永磁驱动机构取代传统的电磁铁驱动机构，大大降低了功耗。这种新型接触器在节能降耗方面具有明显优势。

总的来说，掌握交流接触器的接线方法是一项非常实用的技能。无论是电气工程师还是普通电工，都应该熟练掌握这一技术。通过不断实践和学习，我们可以更好地利用交流接触器，为电力系统的安全稳定运行做出贡献。
