三相电机的Y形和△形接法

三相电机是工业生产中不可或缺的动力源 ，其性能直接影响着设备的效率和稳定性。在三相电机的使用中，接线方式是一个关键因素，其中最常见的两种接法是星形（Y）接法和三角形（△）接法。这两种接法不仅影响电机的启动和运行特性，还关系到电机的功率输出和使用寿命。

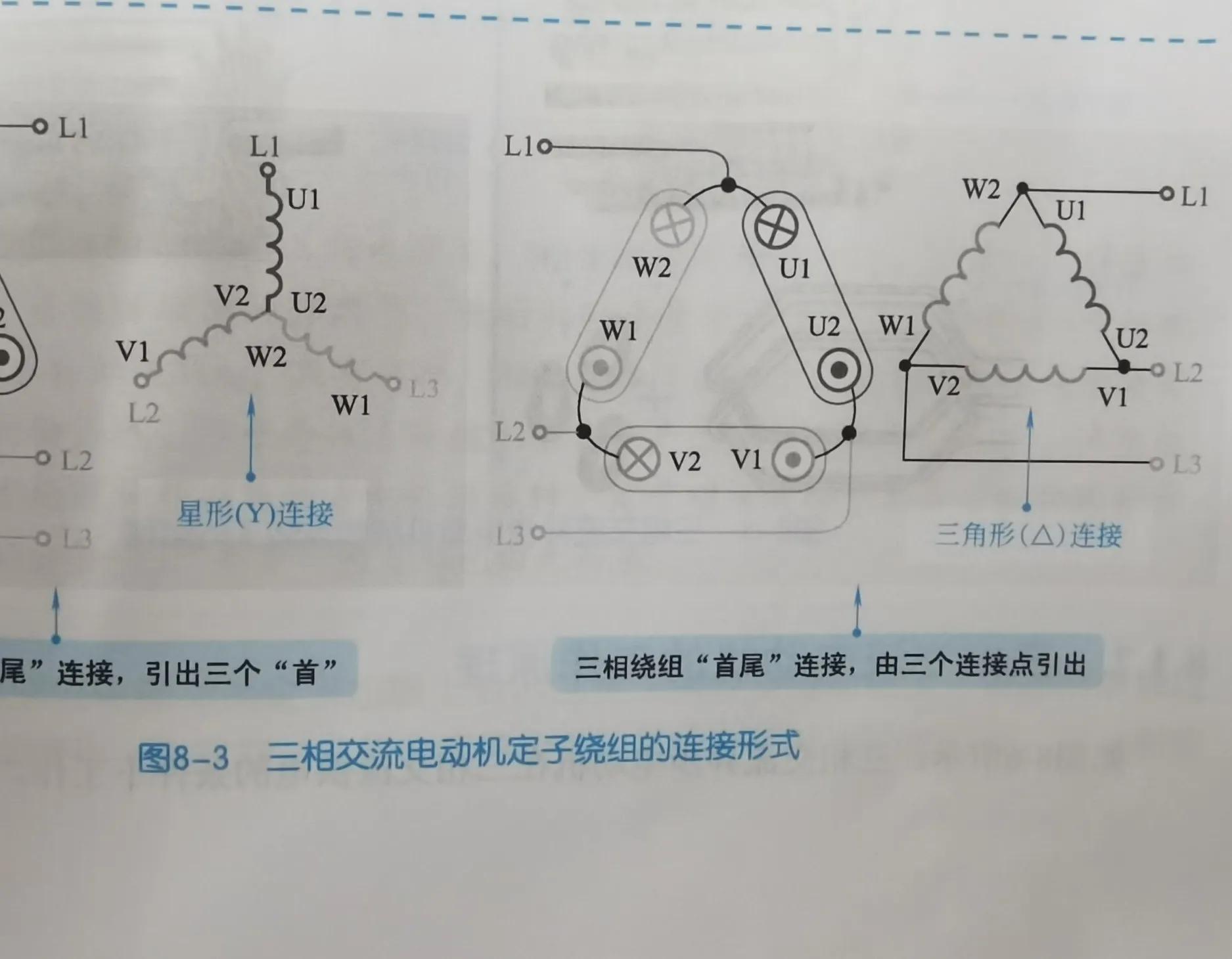

星形接法的基本原理是将电机的三个绕组末端连接在一起 ，形成一个公共点，再将三个绕组始端分别接到三相电源上。这种接线方式使得每个绕组承受的电压为相电压，即220V（以我国常用的380V三相电源为例）。在星形接法中，线电压等于相电压的√3倍，而线电流等于相电流。这意味着星形接法可以有效降低电机绕组承受的电压，从而降低绝缘要求。

相比之下， 三角形接法是将电机的三个绕组首尾相连 ，形成一个闭合回路，再从三个连接点接入三相电源。在这种接法中，每个绕组承受的电压就是线电压，即380V。三角形接法的特点是线电压等于相电压，而线电流等于相电流的√3倍。这种接法能够充分利用电源电压，使电机获得更大的功率输出。

两种接法对电机性能的影响主要体现在启动电流、功率输出和效率上。 星形接法由于降低了绕组承受的电压，可以有效减少启动电流 ，通常仅为三角形接法的1/3。这使得星形接法特别适合于大功率电机的启动，可以减少对电网的冲击。然而，星形接法的缺点是降低了电机的功率输出，通常仅为三角形接法的1/3。

三角形接法虽然启动电流较大，但能够提供更大的功率输出 。在正常运行时，三角形接法的电机能够充分发挥其额定功率，适用于需要高功率输出的场合。然而，较大的启动电流可能会对电网造成冲击，因此在实际应用中需要考虑电网容量和电机保护措施。

在实际应用中，选择哪种接法主要取决于电机的功率、负载特性和电网条件。一般来说，4kW以下的小功率电机通常采用星形接法，而4kW以上的电机则倾向于使用三角形接法。这种划分主要是基于电机的启动电流和功率需求。对于需要频繁启动或重载启动的场合，星形-三角形转换启动（Y-△启动）是一种常见的解决方案，它可以在启动时采用星形接法降低启动电流，待电机达到一定转速后再切换到三角形接法以获得更大的功率输出。

星形接法的主要优点是降低了启动电流，减少了对电网的冲击，同时降低了绝缘要求。然而，它的缺点是降低了电机的功率输出。三角形接法则能够充分利用电源电压，提供更大的功率输出，但启动电流较大，对电网和电机本身都提出了更高的要求。

总的来说，星形接法和三角形接法各有优缺点，选择哪种接法需要根据具体的应用场景和电机特性来决定。在实际应用中，工程师们需要综合考虑电机功率、负载特性、电网条件等因素，以选择最适合的接线方式，从而实现电机的最佳性能和最长使用寿命。
