浅谈注塑模具冷却系统的设计

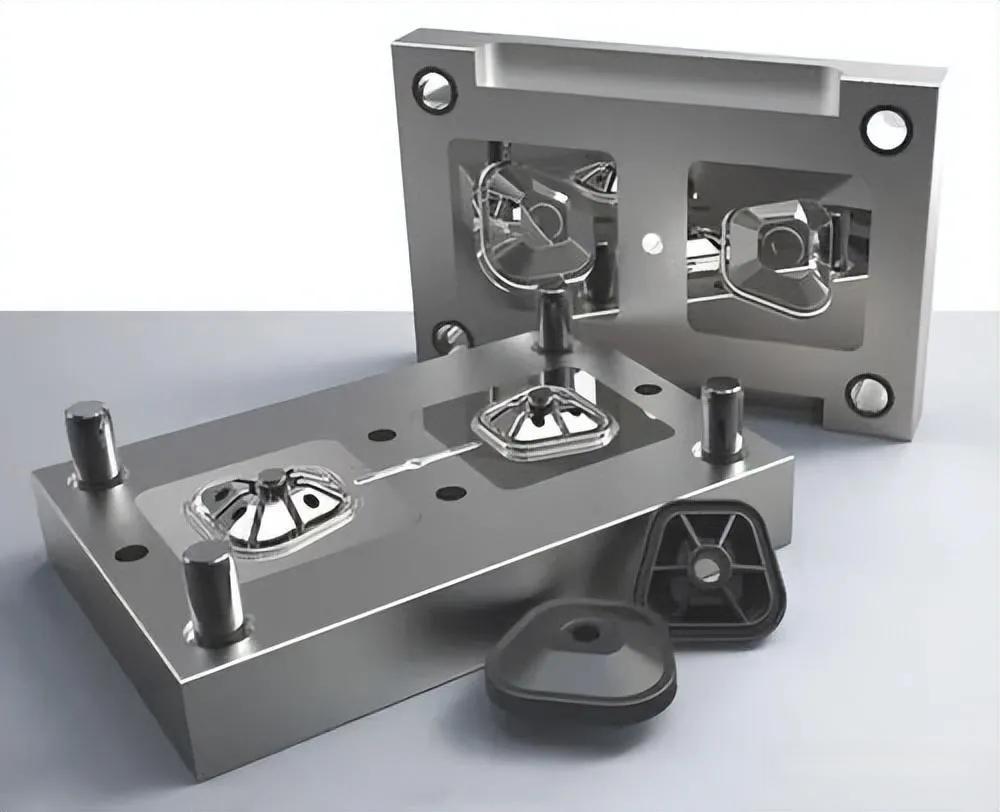

注塑模具冷却系统的设计直接关系到塑料制品的质量和生产效率。据统计，在注塑成型过程中，塑料制品在型腔中的冷却时间要占整个成型周期的50%~60%。因此，一个合理设计的冷却系统不仅能提高产品质量，还能显著缩短生产周期，降低生产成本。

冷却系统设计的核心原则是保证塑件均匀冷却。具体来说，需要遵循以下几点：

首先，冷却水孔的数量应尽量多，尺寸尽量大。研究表明，冷却水孔孔径大、孔间距小，型腔表面温度更均匀。例如，对于壁厚均匀的塑件，各处冷却水孔与型腔表面的距离最好相同；对于壁厚不均匀的塑件，厚壁处冷却水通道要适当靠近型腔。

其次，冷却水入口应设在浇口附近，使冷却水总体流向与型腔内物料流向趋于相同，即所谓的“水料并行”。这样可以实现更均匀的冷却效果。

再者，冷却水道的布置要合理，尽可能按照型腔形状布置。例如，对于扁平塑件，动定模均距型腔等距离钻孔；对于浅壳类塑件，定模钻孔、动模组合型芯铣槽。

最后，冷却水道的结构设计必须注意其加工工艺性，要易于加工制造。对于镶装组合式冷却水道还要注意水路密封，防止冷却水漏入型腔造成型腔锈蚀。

如果冷却系统设计不当，可能会导致一系列问题：

首先是外观问题。冷却不均会使塑件各区域的固化有先后，后固化的塑料拉伸应力大，表面光泽明亮，反之则较晦暗，导致阴阳面的生成。例如，某汽车内饰件材料为PP+EPDM，由于冷却不均，表面光泽差异大，导致产品不被接受。

其次是变形问题。冷却不均会造成产品因热应力而产生翘曲变形。例如，某采用高低模温变换技术射出成型的PC/ABC的46吋电视机前框，由于母模和公模模温在充填阶段分别为120°C和50°C，导致产品向母模凹陷。经Moldflow模拟，将母模和公模模温在充填阶段都改成145°C，而在后充填阶段都改成10°C，变形减少了7/8。

最后是成型周期问题。冷却不均会使塑料收缩不均，留下较高的残余应力。如果太早开模和顶出塑件，塑件太软，在高残余应力下，塑件变形较大。通常的对策是延长冷却时间，这样成型周期就会因为冷却时间的延长而变长。

综上所述，注塑模具冷却系统的设计是一个复杂而精细的过程，需要综合考虑塑件形状、材料特性、生产效率等多个因素。设计者应遵循均匀冷却的原则，合理布置冷却水道，同时注意冷却系统的加工工艺性和密封性。只有这样，才能确保注塑产品的高质量和高效率生产。
