一文掌握单片机的复位

发布时间：2024-09-16

单片机复位是确保系统稳定运行的关键机制。当单片机上电或遇到异常情况时，复位过程会将内部寄存器恢复到初始状态，从而重新启动系统。掌握单片机复位的原理和方法，对于开发可靠的嵌入式系统至关重要。

单片机复位的四种主要方式及其应用

单片机复位主要有四种方式：外部复位、看门狗复位、软件复位和低功耗管理复位。

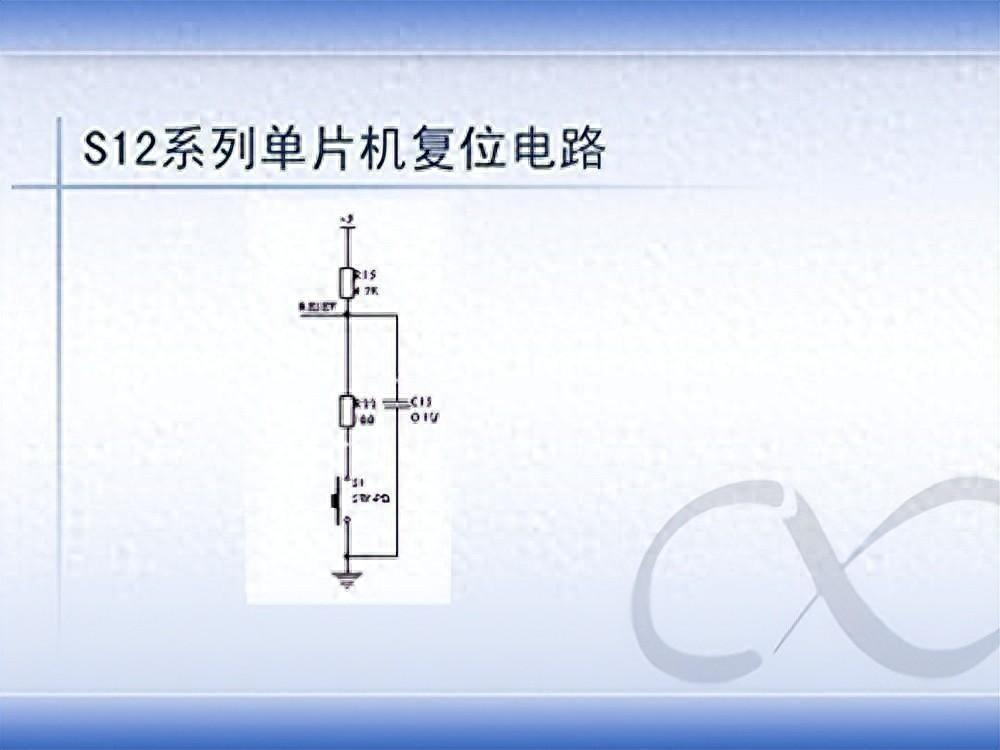

外部复位是最基本的复位方式，通过单片机的NRST引脚实现。上电复位和手动复位都属于外部复位。例如，STM32单片机在上电时，NRST引脚会经历一个从低到高的电平变化，触发复位过程。手动复位则可以通过按下复位按钮，将NRST引脚拉低来实现。
看门狗复位是一种重要的保护机制，用于防止程序跑飞。以STM32的独立看门狗为例，它由一个专用的低速时钟驱动，通常频率在30~60kHz之间。当看门狗计数器达到预设值而没有被“喂狗”时，就会触发系统复位。这种复位方式在无人值守的系统中尤为重要，可以自动恢复因软件故障而停滞的系统。
软件复位是通过特定的指令或函数触发的。例如，在STM32中，调用NVIC_SystemReset()函数可以实现软件复位。在使用软件复位时，需要注意先关闭所有中断，以避免在复位过程中产生意外的中断响应。
低功耗管理复位主要用于处理单片机进入低功耗模式时的情况。在STM32中，可以通过设置用户选择字节中的特定位来使能这种复位。当单片机试图进入待机或停止模式时，如果启用了低功耗管理复位，系统将被复位而不是进入低功耗状态。

在实际应用中，准确判断单片机的复位原因对于系统调试和故障排除至关重要。以STM32为例，可以通过检查RCC_CSR寄存器中的复位状态标志位来确定复位原因。例如，如果RCC_CSR寄存器中的RCC_FLAG_IWDGRST位被置位，说明系统经历了看门狗复位。

复位机制在单片机系统中扮演着至关重要的角色。它不仅确保了系统的可靠启动，还提供了应对异常情况的有效手段。通过合理设计和使用复位机制，可以显著提高嵌入式系统的稳定性和鲁棒性。
