Fanuc 光栅尺安装说明

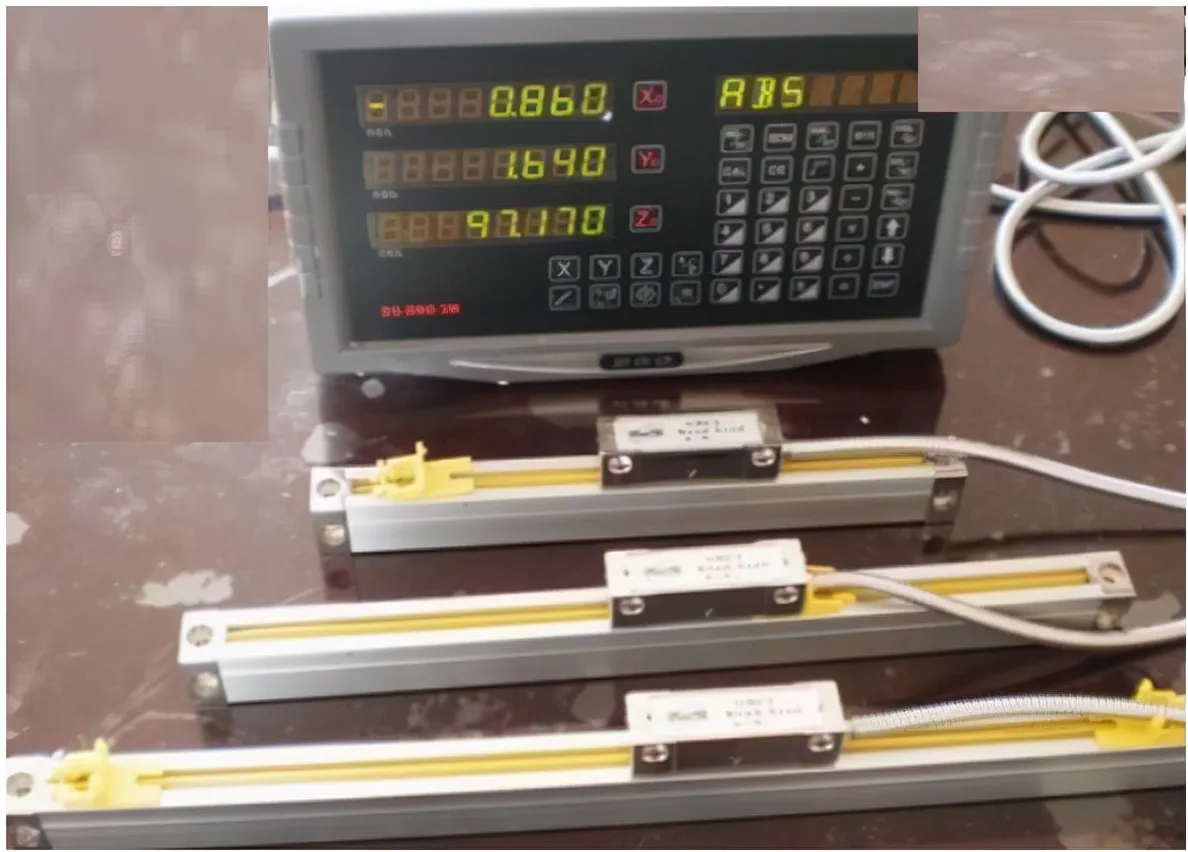

在现代数控机床中，光栅尺扮演着至关重要的角色。作为高精度位置检测装置，它能够精确测量直线或角位移，为机床提供闭环控制所需的反馈信号。Fanuc光栅尺作为行业领先的产品，其正确的安装对于确保机床的精度和效率至关重要。

光栅尺的工作原理基于莫尔条纹效应。简单来说，当光源通过光栅尺上的刻线时，会产生一系列明暗相间的条纹。这些条纹被光电探测器捕捉并转换为电信号，经过处理后，就能得到位置信息。Fanuc光栅尺通常采用20微米的栅距，并通过50倍细分，实现0.4微米的高分辨率。

在数控机床中，光栅尺的精度直接影响机床的加工精度。Fanuc光栅尺的精度一般在±15微米到±1微米之间。例如，对于一个定位精度要求为±3微米/100毫米的轴，选择精度为±0.5微米/100毫米的光栅尺是合适的。这种高精度的光栅尺能够确保机床在高速运行时仍保持极高的加工精度。

Fanuc光栅尺的安装过程需要严格遵循官方指南。首先，需要确认电气箱内部的硬件线路连接正确。根据Fanuc的安装说明，轴向串行式光纤(FSSB)的最后一轴应连接到光学尺接口下方的10CP10B。光学尺接口的JF101、JF102和JF103分别用于连接X轴、Y轴和Z轴的光学尺信号线。

在外部组装配线时，需要注意信号线的走线方式。例如，X轴光学尺读写头的信号线应与X轴极限开关电线相同，穿越护罩到达电气箱的光学尺接口JF101。此外，光学尺的吹气部分也是安装过程中不可忽视的环节。Fanuc建议使用6毫米的风管，长度约为4米，连接到立柱后，以确保光学尺的清洁和稳定运行。

正确的安装不仅能确保光栅尺的正常工作，还能延长其使用寿命。例如，Fanuc光栅尺的安装过程中，需要注意避免过度弯曲信号线，以免造成内部断线。同时，确保光学尺与读数头之间的平行度和间隙，也是保证测量精度的关键。

值得注意的是，Fanuc光栅尺的安装完成后，还需要进行参数设定。例如，需要设置P1815#1以启用光学尺，根据轴向速度回授设置P2023，以及根据球螺杆的螺距设置P2024和P2185等参数。这些步骤看似繁琐，却是确保光栅尺与机床控制系统完美配合的必要条件。

总的来说，Fanuc光栅尺的安装是一个需要细致操作的过程。正确的安装不仅能确保机床的高精度运行，还能提高生产效率，降低维护成本。对于机床操作人员来说，深入了解光栅尺的工作原理和安装要点，是提升自身技能和确保机床性能的关键。
