消防工程符号图例大全与常识

消防工程符号图例是保障建筑消防安全的关键。这些看似简单的图形和符号，实际上承载着复杂的消防系统信息。正确理解和使用这些图例，不仅关系到消防工程的设计和施工质量，更直接关乎人们的生命财产安全。

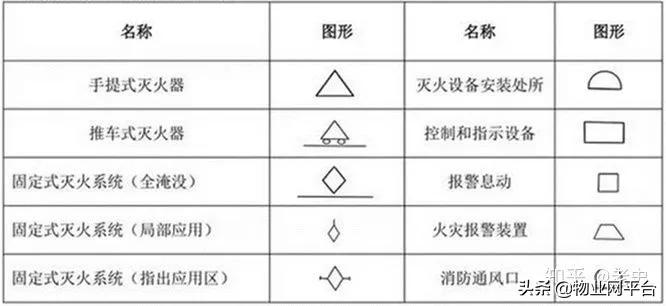

要正确解读消防工程符号图例，首先需要熟悉基本的符号分类。根据国家标准，消防工程符号主要分为辅助符号、灭火器符号、固定灭火系统符号、灭火设备安装处符号、自动报警设备符号和管道及配件符号等几大类。每类符号都有其特定的含义和用途。

以灭火器符号为例，一个简单的圆圈内加三条斜线，就代表了干粉灭火器。而圆圈内加一个水滴，则代表水基型灭火器。这些符号虽然简单，却能快速传达灭火器的类型信息，为消防人员提供关键的救援指导。

在解读消防工程图例时，有几个关键点需要注意：

首先，要仔细阅读图纸的设计说明和图例说明。不同的设计可能采用不同的符号，因此不能一概而论。例如，有的设计可能用三角形表示消火栓，而有的则可能用矩形。

其次，要将平面图和系统图结合起来看。平面图展示了设备的具体位置，而系统图则显示了整个系统的连接关系。只有将两者结合起来，才能全面理解消防系统的布局和工作原理。

再者，要注意符号的细节变化。例如，同样是消火栓符号，如果旁边多了一个小箭头，可能就表示这是一个带水泵接合器的消火栓。这些细节往往蕴含着重要的信息。

最后，要结合实际建筑情况进行解读。例如，看到一个“XL”的符号，要结合建筑高度和消防分区来判断这是普通消防立管还是分区消防立管。

正确使用消防工程符号图例，不仅能够提高设计和施工的效率，更能确保消防系统的可靠性和安全性。例如，在高层建筑中，如果错误地将分区消防立管标识为普通立管，可能导致在火灾发生时无法及时提供足够的水压，后果不堪设想。

随着建筑技术的发展，消防工程符号图例也在不断更新和完善。因此，相关从业人员需要定期学习和更新知识，以适应新的标准和要求。

总的来说，消防工程符号图例是连接设计、施工和使用的重要桥梁。只有正确理解和使用这些图例，才能确保消防系统的有效运行，为建筑安全提供坚实保障。这不仅是一项技术工作，更是一份沉甸甸的社会责任。
