屏幕出现Mura缺陷，该怎么解决？

在当今这个“屏读”时代，显示屏的质量直接影响着我们的视觉体验。然而，一种名为“Mura”的缺陷却常常困扰着显示行业。这种缺陷不仅影响产品的美观，还可能损害品牌形象。那么，Mura缺陷究竟是什么？我们又该如何应对？

Mura，这个源自日语的词汇，本意是指“不均匀”或“瑕疵”。在显示行业中，它特指显示屏亮度不均匀造成的各种痕迹现象。从智能手机到电视，再到车载显示屏，Mura缺陷无处不在。它表现为屏幕上的暗斑、亮斑或条纹，严重影响观看体验。

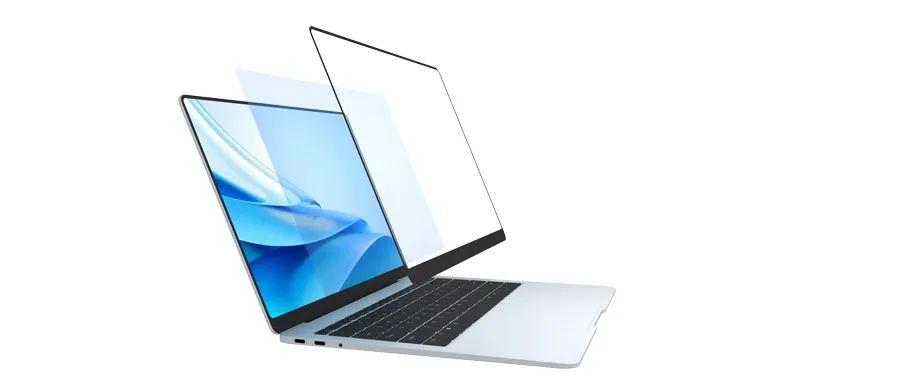

Mura缺陷的成因复杂多样。对于液晶显示屏（LCD），Mura可能源于液晶层受到的应力拉伸。例如，在全贴合制程中，胶水从液态到固态的转变会导致体积收缩不均，从而影响液晶层。对于有机发光二极管显示屏（OLED），Mura则可能源于蒸镀过程中遮光板的细微偏移，导致材料沉积不均匀。

检测Mura缺陷是一项技术挑战。传统的阈值分割方法往往难以奏效，因为Mura缺陷的灰度范围与复杂背景相近。为此，研究人员开发了更先进的检测方法。例如，使用离散余弦变换（DCT）滤波和背景重建技术，可以有效减少噪声并重建背景图像。然后，通过图像减法分割出Mura缺陷，并利用人眼敏感度模型（JND）量化缺陷程度。

解决Mura缺陷并非易事。对于材料本身的问题，如胶水或膜片变黄，最直接的解决方案是更换性能更优异的材料。对于工艺制程带来的问题，则需要从多个方面入手：控制胶层膜厚的均一性，选择低模量、低硬度、固化收缩率低的胶水材料，以及管控盖板和基板的翘曲。

尽管如此，Mura问题仍然难以完全根除。正如一位行业专家所言：“Mura问题难解决在于全贴合制程后液晶基板或多或少都会受到应力拉伸，目前业界很难说完全解决这一问题，都是通过各种方案优化产品。”

Mura缺陷的存在，不仅影响了产品的最终质量，也推动了显示技术的不断进步。它促使制造商不断优化生产工艺，开发新材料，甚至探索新的显示技术。例如，一些公司正在研究如何通过改进薄膜晶体管（TFT）背板技术来减少Mura缺陷。

展望未来，随着显示技术的不断发展，我们有理由相信Mura缺陷终将得到更好的控制。但在此之前，消费者在购买显示设备时仍需留意这一问题。对于制造商而言，持续改进生产工艺、加强质量控制，将是应对Mura缺陷的关键。

在这个视觉体验日益重要的时代，Mura缺陷的挑战与机遇并存。它既是显示行业需要攻克的技术难题，也是推动行业创新的动力。只有不断突破技术瓶颈，才能为消费者带来更完美的视觉享受，推动显示技术迈向新的高度。
