FPGA开发流程

发布时间：2024-09-18

FPGA（Field Programmable Gate Array，现场可编程门阵列）是一种可编程逻辑器件，其开发流程与传统软件开发有着显著区别。FPGA开发不仅涉及硬件设计，还需要考虑时序约束和资源优化，这使得其开发流程更加复杂和精细。

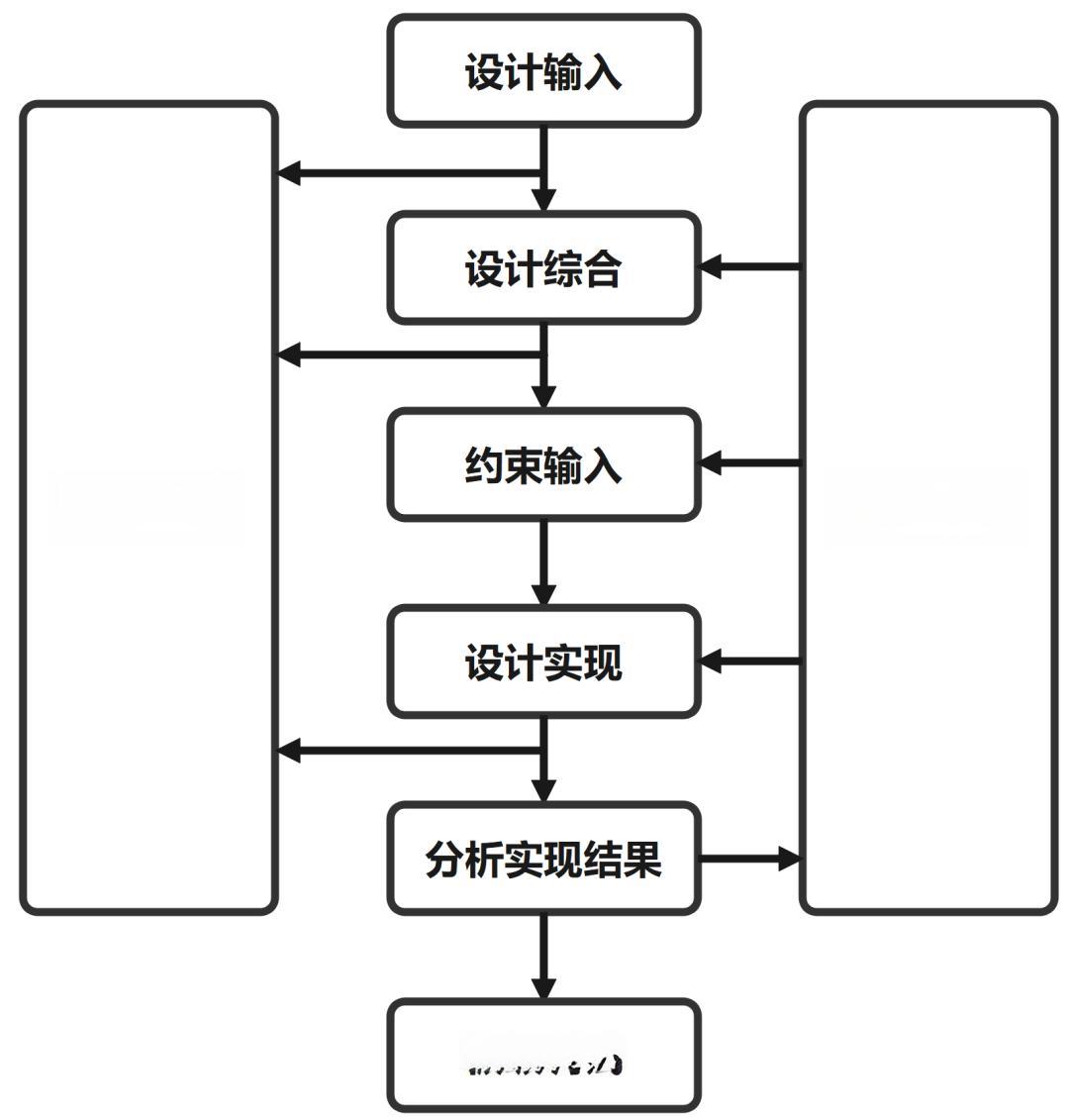

FPGA开发流程通常包括以下几个关键步骤：

功能定义与器件选型：在这一阶段，工程师需要根据任务要求，如系统的指标和复杂度，选择合适的FPGA芯片。这一步骤决定了后续设计的方向和可行性。
设计输入：设计输入有三种形式：IP核、原理图和HDL（硬件描述语言）。其中，IP核是实现特定功能的模块，可以是软核、固核或硬核。软核具有较高的灵活性和可移植性，但可靠性较低；而硬核则相反，适用于特定应用。
功能仿真：在编译之前对电路进行逻辑功能验证，此时仿真不考虑延迟信息，仅验证功能是否正确。
综合优化：将高级抽象层次的描述转化为较低层次的描述，生成逻辑连接网表。这一步骤需要考虑速度与面积的平衡。
布局布线：利用实现工具将逻辑映射到目标器件结构的资源中，决定逻辑的最佳布局，并选择逻辑与输入输出功能连接的布线通道进行连线。
时序仿真：检查布局布线后的设计是否符合时序要求，这是FPGA开发中非常关键的一步。
芯片编程与调试：将编程数据下载到FPGA芯片中，并使用逻辑分析仪等工具进行调试。

FPGA开发流程中存在一些独特的挑战：

首先，FPGA设计需要同时考虑硬件和软件。设计人员不仅要精通硬件描述语言，还需要了解底层硬件结构和资源限制。

其次，时序约束是FPGA开发中的关键问题。设计人员需要在满足功能需求的同时，确保设计符合时序要求，避免时序违规。

再者，资源优化是FPGA设计中的一大挑战。FPGA芯片资源有限，设计人员需要在功能实现和资源占用之间找到平衡。

最后，FPGA开发的复杂性要求设计人员具备多方面的知识和技能。除了硬件知识，还需要了解软件开发、算法优化等方面的内容。

总的来说，FPGA开发流程是一个多阶段、多维度的过程，需要设计人员具备全面的知识和技能。随着FPGA技术的发展和应用领域的拓展，掌握FPGA开发流程对于从事相关工作的工程师来说变得越来越重要。
