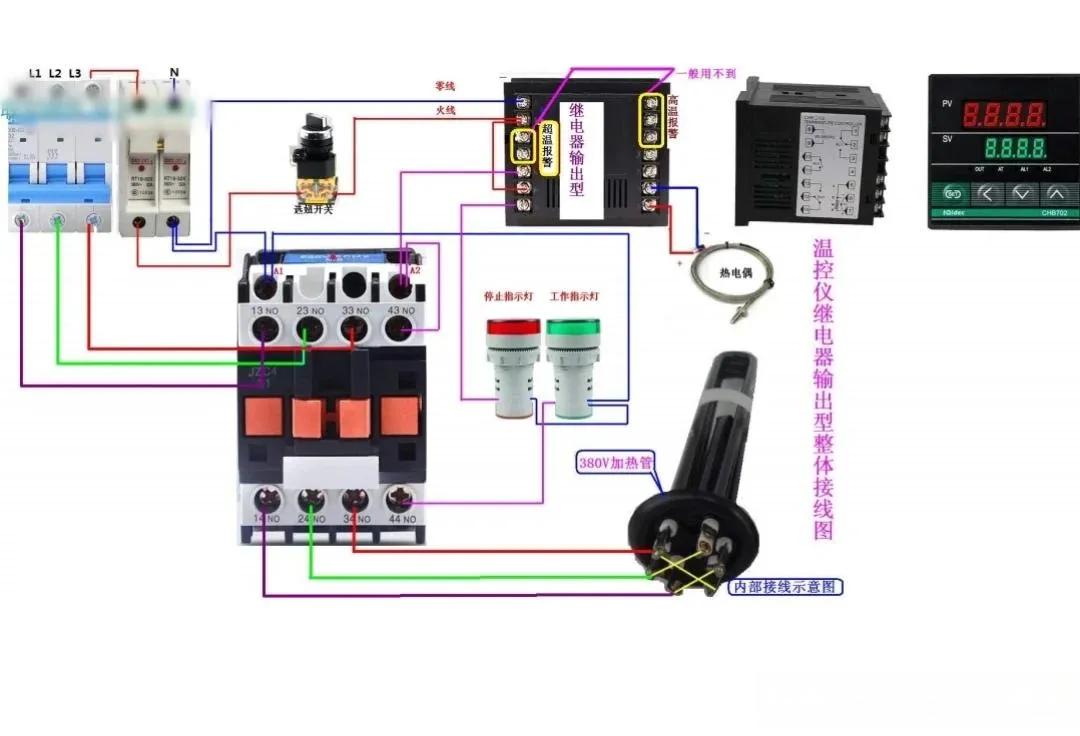

电工入门实物仿真接线图温控仪自动烧水接线图

电工入门者在学习温控仪自动烧水接线图时，需要掌握一些基本的接线原则和技巧。虽然直接提供详细的实物彩图接线电路图超出了文本交流的范畴，但我们可以提供一些基本的接线指南和注意事项，帮助初学者更好地理解和实践这一技能。

温控仪自动烧水系统的基本组成

温控仪自动烧水系统通常包括以下几个关键组件：

1. 温控仪：用于检测水温并控制加热元件的开关。
2. 加热元件：通常是电热管，用于加热水。
3. 水位传感器：确保水位在安全范围内。
4. 电源：为整个系统供电。
5. 连接线缆：用于连接各个组件。

接线图的基本原则

在绘制和理解温控仪自动烧水接线图时，需要遵循以下基本原则：

1. 清晰标注：每个组件和连接线都应该有清晰的标注，以便识别。
2. 安全第一：确保所有接线都符合电气安全规范，使用适当的绝缘材料。
3. 简洁明了：尽量简化接线图，避免不必要的复杂性。
4. 标准符号：使用标准的电气符号来表示各个组件，便于理解和交流。

具体接线步骤

1. 首先，将温控仪的电源线连接到电源上。确保使用适当的电压和电流，通常可以在温控仪的说明书上找到这些信息。

2. 将温控仪的输出端连接到加热元件的控制端。这通常涉及到使用继电器来控制加热元件的通断。

3. 将水位传感器连接到温控仪的输入端。这样温控仪可以根据水位来决定是否启动加热。

4. 确保所有连接都牢固可靠，并使用适当的绝缘材料进行保护。

5. 在实际操作前，务必检查整个电路的连接是否正确，避免因接线错误导致的安全隐患。

注意事项

1. 在进行任何接线操作前，务必切断电源，确保操作安全。
2. 使用适当的工具和材料，如剥线钳、压线帽等，确保接线质量。
3. 在接线过程中，注意区分火线、零线和地线，确保正确连接。
4. 定期检查接线情况，确保连接牢固，避免因松动导致的接触不良或短路。

通过遵循上述原则和步骤，电工入门者可以逐步掌握温控仪自动烧水接线图的绘制和实施。记住，实践是检验真理的唯一标准，多动手操作，多思考，才能真正掌握这项技能。
