电路术语：GND的神秘含义与作用！

在电子电路设计中，GND（Ground）是一个看似简单却又极其重要的概念。它不仅是电路中不可或缺的一部分，更是影响电路性能和稳定性的关键因素。然而，GND的含义和作用远比表面上看起来要复杂得多。

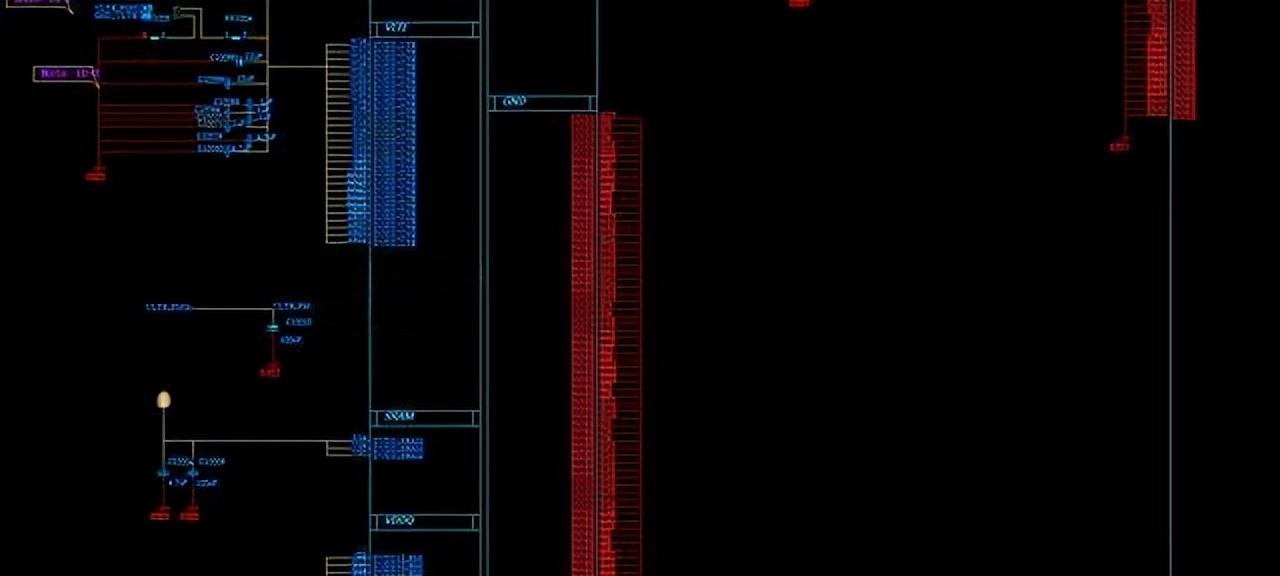

GND，通常被称为“地”，在电路图上代表零电位参考点。它不仅是电源的负极，更是所有电路元件的共同参考点。然而，GND并非单一的概念，而是根据不同的应用场景和电路类型，可以分为多种类型。

首先，根据电路功能的不同，GND可以分为模拟地（AGND）、数字地（DGND）和功率地（PGND）。模拟地主要用于模拟电路，如ADC采集电路和运算放大器，以确保微弱的模拟信号不受干扰。数字地则用于数字电路，如单片机和USB通信电路，以处理离散的数字信号。功率地则用于大电流电路，如电机驱动和电磁阀驱动，以处理高功率需求。

其次，根据电路频率的不同，GND的作用也会发生变化。在低频电路中，GND主要用于提供稳定的参考电位，通常采用单点接地的方式。而在高频电路中，GND不仅要提供参考电位，还要考虑信号回流和电磁兼容性问题，因此常采用多点接地或混合接地的方式。

GND的正确处理对电路性能至关重要。例如，在模拟电路中，如果模拟地和数字地混合使用，数字地上的噪声可能会干扰模拟信号，导致信号失真。因此，在实际设计中，通常会将模拟地和数字地分开处理，通过细线连接或单点连接，以减少干扰。

此外，GND的布局也会影响电路的电磁兼容性（EMC）。在高速数字电路中，不恰当的GND布局可能会导致信号完整性问题，如信号反射和串扰。因此，在PCB布局时，通常会采用完整的地平面层，以提供低阻抗的信号回流路径，减少电磁干扰。

值得注意的是，GND并非总是与大地相连。在某些情况下，如浮地设计，电路的地与大地无直接电气连接。这种设计可以提高电路的隔离性能，但同时也增加了对寄生电容的敏感性。

总的来说，GND在电路设计中扮演着至关重要的角色。它不仅是电路的参考点，更是信号回流的路径，电磁兼容性的关键，以及电路稳定性的基础。正确理解和处理GND，是每个电路设计师必须掌握的技能。随着电子技术的发展，GND的概念和应用也在不断演变，这要求设计师们持续学习和适应，以应对日益复杂的电路设计挑战。
