CASS中如何将高程注记写入高程点属性？

CASS软件作为我国测绘行业广泛使用的地形地籍成图系统，极大地提高了工作效率和成图精度。在地形图绘制过程中，准确处理高程数据至关重要。本文将详细介绍如何在CASS中将高程注记写入高程点属性，以确保地形图的精确性和实用性。

CASS软件在地形图绘制中的关键应用

CASS软件的核心功能之一是将野外测量数据转化为精确的地形图。这一过程包括数据采集、传输、编辑和最终的图形绘制。在数据采集阶段，测绘人员使用全站仪或GPS-RTK设备在测区内收集碎步点数据。这些数据随后被传输到计算机中，以供CASS软件处理。

高程数据处理的详细步骤

要将高程注记写入高程点属性，首先需要将外业测量数据编辑成CASS软件可识别的.dat格式。每个数据点应包含点号、东坐标、北坐标和高程值。例如：

1点号,1点东坐标,1点北坐标,1点高程
N点号,N点东坐标,N点北坐标,N点高程

接下来，在CASS软件中执行以下步骤：

1. 打开CASS软件，选择“绘图处理”菜单下的“展野外测点点号”。
2. 输入合适的绘图比例尺，通常选择默认的1:500。
3. 在弹出的对话框中，选择之前编辑好的.dat数据文件。
4. 点击“打开”，将数据导入CASS软件。
5. 此时，屏幕上将显示碎步测点的点位和点号。
6. 重复上述步骤，但这次选择“展高程点”。
7. 再次选择相同的数据文件，这次将高程值展现在CASS软件中。

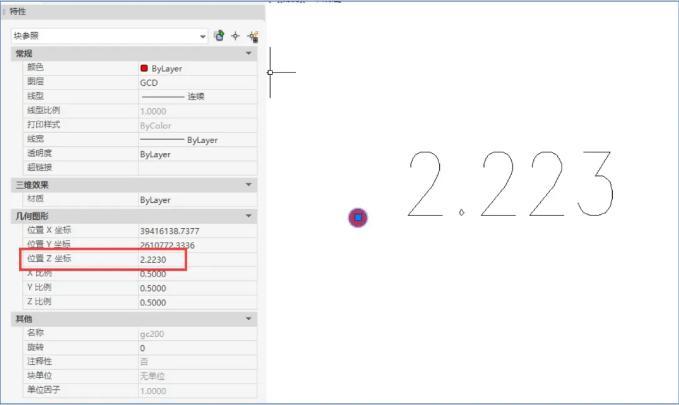

通过以上步骤，高程注记就被成功写入了高程点属性。在后续的地形图绘制过程中，这些高程数据将作为重要参考，用于绘制等高线和其他地形要素。

高程数据精确处理对工程设计的重要性

准确的高程数据对于工程设计至关重要。在道路、桥梁、水利工程等项目的规划中，地形图上的高程信息是决定设计方案的基础。例如，在绘制纵断面图时，CASS软件可以根据高程点自动生成等高线，为设计人员提供直观的地形起伏信息。这不仅提高了设计的准确性，也大大缩短了项目周期。

CASS软件的强大功能不仅限于地形图绘制。它还可以用于绘制断面图，为工程设计提供更详细的地形剖面信息。通过将高程注记准确写入高程点属性，CASS软件能够帮助工程师更精确地理解和分析地形特征，从而做出更优的设计决策。

总之，CASS软件在地形图绘制中的应用，特别是高程数据的精确处理，极大地提高了工程设计的效率和质量。掌握这一技能，对于测绘人员和工程设计人员来说都至关重要。
