电磁炉功率调整电路原理

电磁炉作为一种高效节能的现代厨具，其核心在于精确控制功率输出。电磁炉功率调整电路的原理主要基于主谐振电路的拓扑结构和工作过程，以及先进的功率控制策略。

电磁炉的主电路是一个AC/DC/AC变换器，由桥式整流器和电压谐振变换器组成。其中，电压谐振变换器是低开关损耗的零电压（ZVS）变换器，功率开关管的开关动作由单片机控制，通过驱动电路完成。这种电路结构使得电磁炉能够在高频下（通常为20~30kHz）产生交变磁场，从而实现电磁感应加热。

电磁炉的加热线圈盘与负载锅具可以看作是一个空心变压器。次级负载具有等效的电感和电阻，将次级的负载电阻和电感折合到初级，可以得到等效电路。这个等效电路中的R 是次级电阻反射到初级的等效负载电阻，L 是次级电感反射到初级并与初级电感L相叠加后的等效电感。

电磁炉主电路的工作过程可以分为三个阶段：主开关导通阶段、谐振阶段和电感放电阶段。在主开关导通阶段，电源电压Udc加在R 及L 支路和Cr两端。电流仅从R 及L 支路流过，流过IGBT的电流is与流过L 的电流iL相等。在谐振阶段，IGBT关断后，L 和Cr相互交换能量而发生谐振，同时在R 上消耗能量，形成功率输出。在电感放电阶段，L 中的剩余能量一部分消耗在R 上，一部分返回电源，直到iL=0，L 中的能量释放完毕。

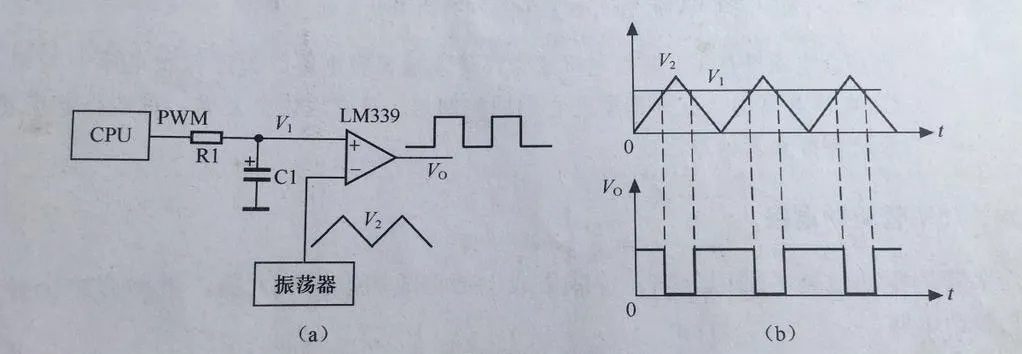

然而，当电磁炉负载（锅具）的大小和材质发生变化时，负载的等效电感会发生变化，这将造成电磁炉主电路谐振频率变化，导致输出功率不稳定，甚至可能损坏功率管IGBT。为了解决这个问题，研究人员提出了一种双闭环控制结构和模糊控制方法，使负载变化时保持电磁炉的输出功率稳定。

这种模糊控制方法通过测量给定功率与输出功率的误差信号X和误差的变化量Y，来调整控制参数。这种方法不仅能够快速响应负载变化，还能提高系统的稳定性和可靠性。实验结果表明，采用这种控制方法的电磁炉在不同锅具下都能保持稳定的输出功率，有效解决了功率波动问题。

总的来说，电磁炉功率调整电路的原理是通过精确控制主谐振电路的工作过程，结合先进的功率控制策略，实现对输出功率的精确调节。这种设计不仅提高了电磁炉的效率和安全性，也为用户提供了更加稳定和可靠的烹饪体验。
