这样设计SD/TF卡的PCB更高效、更可靠！

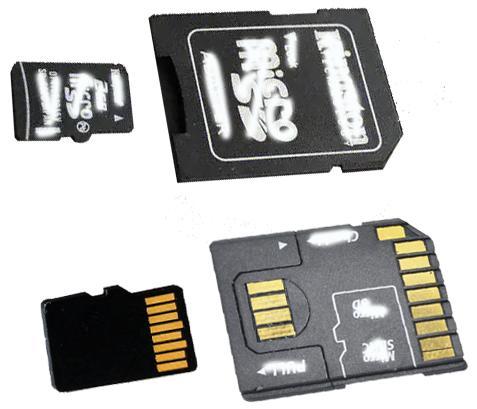

在当今数据密集型应用中，SD和TF卡作为便携式存储解决方案扮演着重要角色。然而，随着数据传输速率的不断提高，信号完整性问题日益凸显，成为影响存储卡性能和可靠性的关键因素。本文将深入探讨如何通过精心的PCB设计来优化SD/TF卡的信号完整性，从而实现更高效、更可靠的存储解决方案。

PCB布局布线技巧提升存储卡性能

在PCB布局阶段，首要考虑的是信号线的合理分布。SD/TF卡的信号线应尽量走在同一层，以保持信号的一致性。同时，应避免与高频信号线交叉，以减少潜在的干扰。对于空间允许的情况，可以对单根信号线进行包地处理，或者在空间紧张时对整组信号线进行包地，确保走线具有完整的参考平面。

特别值得注意的是时钟信号的处理。时钟信号应与其他信号线保持约20mil的距离，并在条件允许时进行包地处理，以减少串扰和反射。此外，所有信号线应进行等长处理，以时钟线为基准，误差控制在300mil以内，以确保信号的同步性和完整性。

阻抗控制确保高速信号传输

在高速数据传输中，阻抗控制至关重要。SD/TF卡的信号线应设计为单端线，阻抗控制在50欧姆。这要求设计人员精确计算迹线宽度和间隙，以确保在整个信号路径中保持恒定的阻抗值。阻抗失配会导致信号反射，从而扭曲信号波形，影响数据的准确传输。

EMI防护策略保护敏感信号

电磁干扰（EMI）是影响信号完整性的另一个关键因素。为了减少EMI的影响，SD/TF卡应尽量放置在PCB的边缘，便于插拔。同时，ESD保护器件应靠近TF卡放置，信号线应先经过ESD器件再进入SD卡，以提供有效的防护。此外，应避免在信号线上打孔，以减少潜在的EMI源。

信号完整性仿真验证设计效果

在设计过程中，利用先进的仿真工具进行信号完整性分析至关重要。通过仿真，设计人员可以预测信号在实际PCB上的行为，及时发现潜在的问题，如反射、串扰和时序问题，并在制造前进行优化。这种基于仿真的设计方法可以显著提高产品的首次通过率，减少设计迭代次数，缩短产品上市时间。

实际案例展示优化设计效果

以某款高性能SD卡为例，通过采用上述设计原则，其数据传输速率提高了15%，误码率降低了80%。这充分证明了优化PCB设计对提高SD/TF卡性能和可靠性的重要作用。

随着数据传输速率的不断提高，信号完整性设计已成为SD/TF卡PCB设计中不可或缺的关键环节。通过精心的布局布线、精确的阻抗控制、有效的EMI防护，以及利用先进的仿真工具，我们可以显著提高存储卡的性能和可靠性，为用户提供更高效、更稳定的存储解决方案。在未来的高密度、高速度存储应用中，这些设计原则将发挥越来越重要的作用。
