锂电池预锂化技术（一）：负极预锂

锂电池预锂化技术正在成为提升电池性能的关键突破口。随着新能源汽车和储能市场的快速发展，对锂电池能量密度和循环寿命的要求不断提高。然而，传统锂电池在首次充放电过程中会损失大量活性锂，导致初始库伦效率低下。预锂化技术通过在电池正式充放电循环前添加少量锂源，可以有效弥补这一损失，显著提升电池的整体性能。

负极预锂化是目前研究最深入、应用最广泛的预锂化技术之一。其核心原理是在负极材料中预存一定量的活性锂，用来补偿固体电解质界面（SEI）膜形成和其他副反应造成的不可逆锂损失。具体方法主要包括掺混补锂、接触补锂、电化学补锂和化学补锂等。

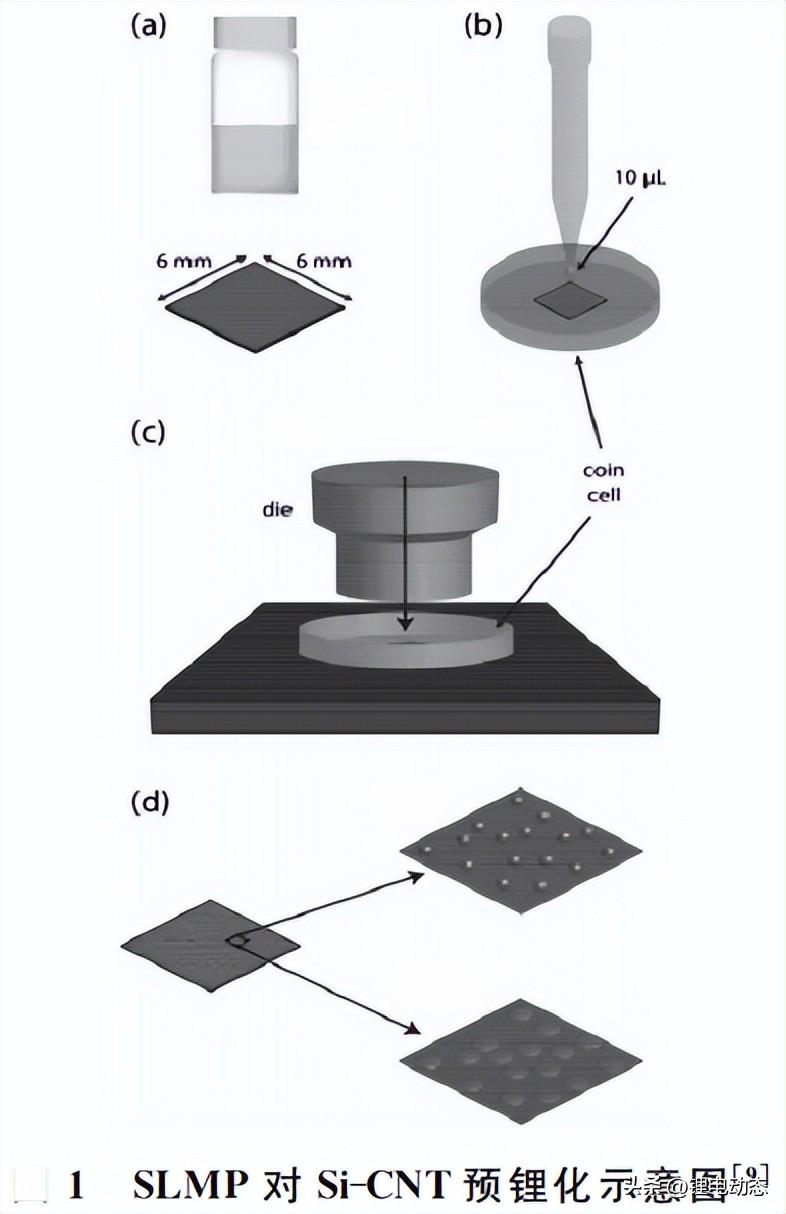

掺混补锂是最常见的负极预锂化方法。其中，稳定化锂金属粉末（SLMP）因其高比容量和易于控制的特性而备受关注。FCM公司开发的SLMP具有3623mAh/g的预锂化能力，可以有效预锂化碳和硅负极。Sun等人的研究表明，当锂粉表面压力达到6Mpa时，SLMP表面的Li2CO3保护层被挤压破碎，能够使金属锂与硬碳充分接触。当锂粉掺量为3g/m2时，锂粉的利用效率可达56%，首次放电效率提高18%。

接触补锂则是通过将金属锂与负极材料直接接触来实现预锂化。这种方法操作简单，但补锂程度不易精确控制。锂箔补锂是其中一种典型方法。研究显示，对生长于不锈钢基底的硅纳米线负极进行补锂后，首次嵌锂比容量可从3800mAh/g降至1600mAh/g，显著提升了电池性能。

电化学补锂则是在电解液存在的情况下，通过外加电压使锂离子主动扩散至负极。这种方法可以精确控制补锂程度和速率，但对环境要求较高，限制了其实际应用。

化学补锂是利用具有强还原强度的含锂试剂，通过氧化还原反应将活性锂转移到负极材料上。Li-Naph和Li-Bp等试剂已被广泛研究。Wang等人引入的Li-Bp/THF溶液可将磷/碳复合负极的首次库仑效率从74%提高到94%。

相比之下，正极预锂化技术虽然起步较晚，但因其安全性高、与现有电池生产工艺兼容性好而展现出巨大潜力。正极预锂化主要通过在正极浆料中添加富锂添加剂来实现。这些添加剂包括富锂化合物、基于转化反应的纳米复合材料和二元锂化合物等。例如，富锂镍酸锂（Li2NiO2）在16mA/g、3.0-4.4V的循环条件下，可表现出超过300mAh/g的首次充电容量。

然而，预锂化技术仍面临诸多挑战。负极预锂化方法普遍存在金属锂化学活性高、与常规电解液和粘结剂不兼容等问题。正极预锂化虽然安全性较高，但补锂容量相对较低，对电池综合性能的影响还需进一步评估。

展望未来，预锂化技术的发展方向主要包括：开发更安全、更稳定的预锂化试剂；优化预锂化工艺，提高补锂效率和均匀性；探索新型预锂化方法，如原位电化学预锂化等。随着技术的不断进步，预锂化有望成为提升锂电池性能的关键技术之一，为新能源汽车和储能产业的发展提供强大动力。
