51单片机控制LED闪烁

发布时间：2024-09-16

51单片机控制LED闪烁是嵌入式系统入门的经典实验。这个看似简单的任务，实际上涉及了单片机的基本工作原理、硬件接口控制、延时函数设计等多个方面。让我们一起来探索如何用51单片机让LED“跳起舞蹈”。

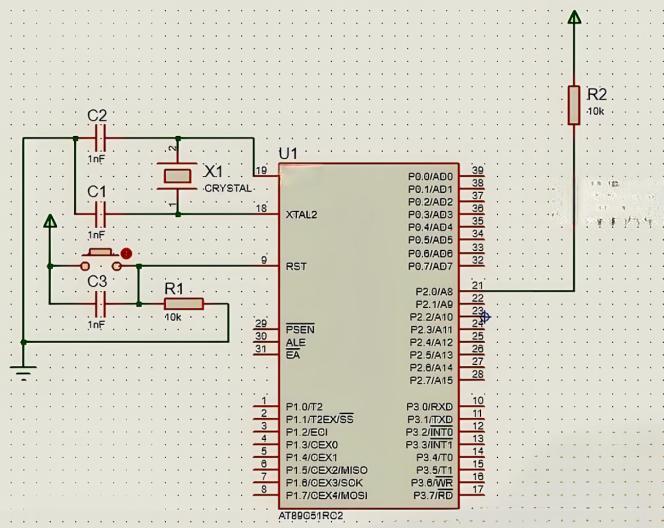

51单片机控制LED闪烁的基本原理

要让LED闪烁，首先需要了解51单片机如何控制LED。51单片机的I/O口可以输出高电平或低电平。对于常见的共阴极LED，当单片机输出低电平时，LED就会点亮；输出高电平时，LED则会熄灭。

以P2口为例，我们可以这样控制一个LED：

#include <REGX52.H>

void main()
{
    while(1)
    {
        [P2_0 = 0; // LED亮](wxb://marking)
        Delay_ms(500); // 延时500ms
        [P2_0 = 1; // LED灭](wxb://marking)
        Delay_ms(500); // 延时500ms
    }
}

这里的关键是 Delay_ms 函数，它决定了LED亮灭的时间。这个函数通常通过循环空指令来实现延时，其延时长度与单片机的时钟频率有关。

延时函数对LED闪烁效果的影响

延时函数的设计直接影响LED闪烁的效果。以一个简单的延时函数为例：

void Delay_ms(unsigned int a)
{
    unsigned char i, j;
    for(a; a > 0; a--)
    {
        i = 2;
        j = 199;
        do
        {
            while (--j);
        } while (--i);
    }
}

这个函数通过嵌套循环来实现延时。改变循环次数可以调整延时长度。例如，将 j = 199 改为 j = 99 ，LED闪烁的速度就会加快。

值得注意的是，这种软件延时方法会占用CPU资源。如果需要更精确或更长的延时，可以考虑使用定时器中断等硬件方法。

实现复杂LED闪烁效果的编程技巧

掌握了基本的LED控制后，我们还可以尝试更复杂的闪烁效果。例如，流水灯效果可以通过逐个点亮LED并适当延时来实现：

void main()
{
    while(1)
    {
        P2 = 0xFE; // 第1个LED亮
        Delay_ms(100);
        P2 = 0xFD; // 第2个LED亮
        Delay_ms(100);
        // 以此类推...
    }
}

为了使延时更灵活，我们可以将延时函数参数化：

void Delay_ms(unsigned int ms)
{
    // 延时实现
}

void main()
{
    while(1)
    {
        P2 = 0xFE;
        Delay_ms(100);
        P2 = 0xFD;
        Delay_ms(200);
        // 以此类推...
    }
}

这样，我们就可以通过改变 Delay_ms 函数的参数来调整每个LED的亮灭时间，创造出更丰富的闪烁效果。

51单片机控制LED闪烁的关键点总结

理解I/O口的高低电平与LED亮灭的关系。
掌握基本的延时函数设计方法。
学会使用循环和条件语句来控制LED的亮灭顺序。
注意优化延时函数，避免过度占用CPU资源。

通过这些基本知识，你就可以开始探索更多有趣的LED控制实验了。记住，实践是掌握技能的最佳途径。动手尝试不同的代码，观察LED的变化，你很快就能成为51单片机控制LED的高手。
