蓝宝石陶瓷基板的三个基本方面及自身应用里有哪些领域？

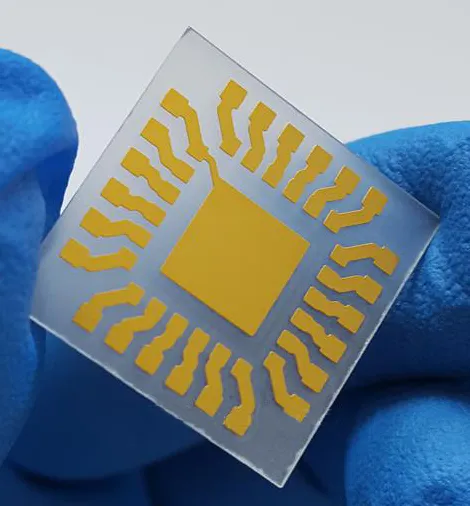

蓝宝石陶瓷基板凭借其独特的物理特性和制造工艺，在微电子领域展现出广阔的应用前景。这种材料不仅具有出色的电绝缘性、透明度和导热性，还能满足现代电子技术对高温、大功率、高频、高压、耐辐射和蓝光发射的要求。

蓝宝石基板平面方向决定应用领域

蓝宝石陶瓷基板的平面方向是其最基本的特性之一。C面蓝宝石晶片是最广泛使用的衬底，适用于生长III-V和II-VI化合物半导体，如氮化镓（GaN）。这种材料被广泛用于制造激光二极管、明亮的蓝色和绿色LED，以及红外探测器等。R面蓝宝石衬底则主要用于硅的异质外延沉积，适用于制造半导体、微波和微电子集成电路。

制造工艺确保基板性能稳定

蓝宝石陶瓷基板的制造工艺是确保其性能稳定的关键。在制造过程中，需要精确定位蓝宝石水晶棒的位置，并将其切成薄片。随后，通过去除芯片切割损坏层、修整边缘、抛光表面等步骤，提高基板的平整度和边缘机构强度。最后，使用适当的清洁措施去除表面的灰尘颗粒、金属或有机污染物，确保基板的纯净度。

第三代半导体材料推动技术革新

蓝宝石陶瓷基板在第三代半导体材料中的应用是其最引人注目的特点。与传统的硅（Si）和砷化镓（GaAs）相比，以氮化镓（GaN）为代表的第三代半导体材料具有更宽的禁带宽度、更快的电子饱和速度和更好的导热性。这些特性使得GaN在航空航天、探测、核能开发、卫星通信等领域展现出广阔的应用前景。

蓝宝石陶瓷基板作为GaN的理想衬底，不仅具有与GaN晶体结构相同的优点，还具备高温稳定性、良好的散热性和化学性能。随着生长技术的不断改进，高质量的GaN晶体可以在蓝宝石晶片上外延，使得(0001)蓝宝石表面成为最理想的实际应用基板。

SOS技术拓展蓝宝石基板应用场景

除了在第三代半导体中的应用，蓝宝石陶瓷基板还被用于SOS（Silicon on Sapphire）微电子电路。这种技术通过在蓝宝石晶片上生长单晶硅薄膜，然后在薄膜上制作半导体器件，实现了高速、低功耗、抗辐射等优点。SOS技术在手机、台式机、笔记本电脑、高速高频无线电通信、小型卫星和航空航天等领域具有重要意义。

蓝宝石陶瓷基板的这些基本特性及其在微电子领域的应用，展示了这种材料在推动现代电子技术发展中的重要作用。随着技术的不断进步，蓝宝石陶瓷基板有望在更多高科技领域发挥关键作用，为人类社会带来更多的创新和变革。
