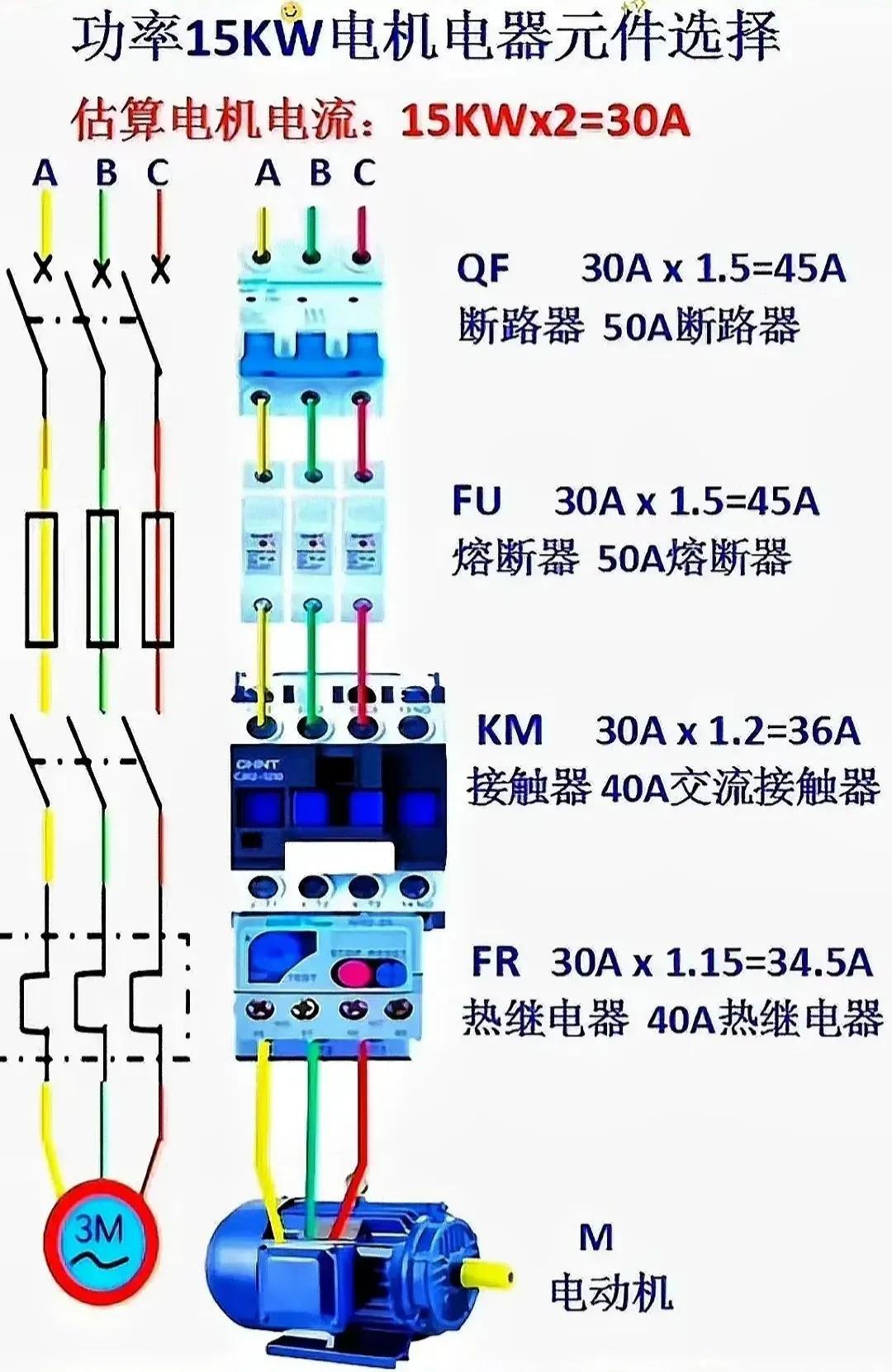

功率为15kw的电机为例，我们来如何选电器元件？

在一座现代化的工业水泵站中，一台功率为15kW的电机正准备安装。工程师们面临着一个关键任务：如何为这台电机选择合适的电器元件，以确保其安全、高效地运行。让我们跟随他们的脚步，一探究竟。

电机选型需考虑功率电流及启动特性

首先，工程师们需要估算电机的工作电流。根据经验， 每千瓦约需2安培电流 ，因此15kW电机的大致工作电流为30A。然而， 电机的直接启动电流通常是额定电流的4-7倍 ，这意味着在电机启动瞬间，电流可能高达120-210A。因此，在选择电器元件时，必须考虑到这一巨大的电流冲击。

断路器选型需考虑电机启动电流

主断路器是电力系统中的关键保护设备，用于在故障情况下迅速切断电源。对于15kW电机，工程师们选择了 额定电流为50A的断路器 。这个选择考虑到了电机正常工作时的电流需求，同时也为电机启动或短暂过载时提供了足够的保护裕度。

快速熔断器确保短路保护

快速熔断器主要用于短路保护，能在极短的时间内切断电路。工程师们同样选择了 额定电流为50A的快速熔断器 ，以确保在短路情况下能够迅速响应并切断电路，保护电机和其他设备免受损害。

接触器选型需考虑电机启动频率

交流接触器是电机控制系统中用于接通和断开电机电源的重要元件。对于这台15kW电机，工程师们选择了 额定电流为40A的接触器 。这个选择既能满足电机的启动和运行需求，又能确保接触器在长时间工作中的稳定性和可靠性。如果这台电机需要频繁启停或重载运行，工程师们可能会选择更大额定电流的接触器，如45A或50A。

热继电器设置需匹配电机额定电流

热继电器是一种用于电机过载保护的电器元件。工程师们根据电机的额定电流（约30A）确定了热继电器的整定电流值为34.5A左右。他们选择了 量程为40A的热继电器 ，以确保在电机过载时能够及时响应，同时保证测量准确性和保护效果。

电缆选型需考虑电机功率和电流

最后，工程师们还需要选择合适的电源电缆。根据电机的功率和电流需求，他们选择了 截面积为16mm²的铜芯电缆 。这个选择既能满足电机的功率传输需求，又能确保在长时间运行中保持较低的温升。

通过合理的选择和配置这些关键电器元件，工程师们确保了这台15kW电机能够在安全、稳定、高效的状态下运行。这个过程不仅体现了电气工程的专业性，也展示了如何将理论知识与实际应用相结合，为工业生产提供可靠的动力支持。
