27种电容在电路中的应用，你用过几种？

电容是电子电路设计中不可或缺的关键元件。从电源滤波到信号处理，从储能到频率选择，电容在各种电路中扮演着至关重要的角色。然而，即使是经验丰富的工程师，也可能在电容的使用上陷入一些常见的误区。让我们深入探讨几种常见电容的应用，以及在使用过程中需要注意的关键点。

电解电容在电源滤波中的应用与注意事项

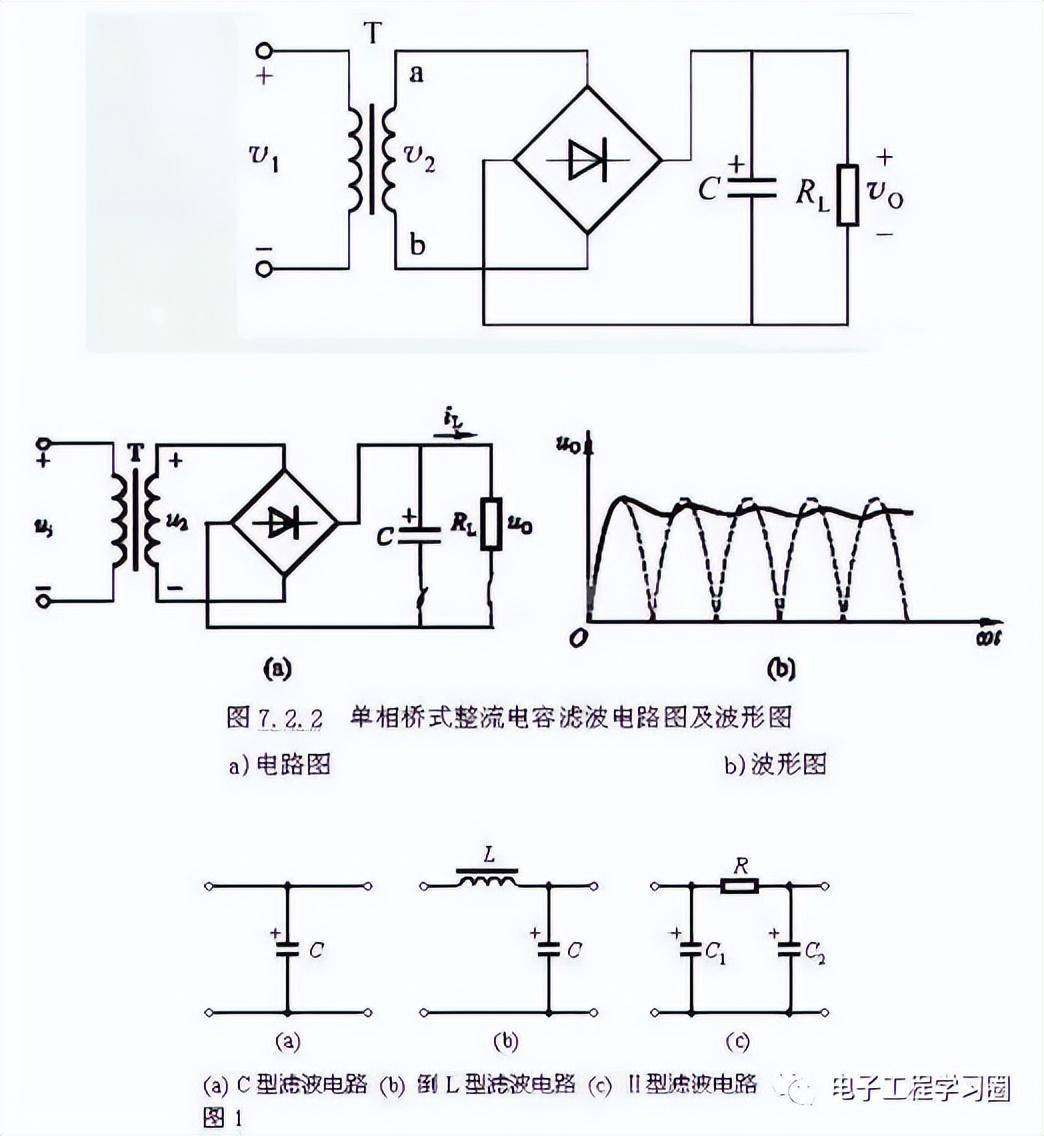

电解电容是电源滤波电路中最常用的元件之一。 以常见的470μF/25V电解电容为例，它主要用于滤除电源中的低频噪声。在实际应用中，我们常常会看到一个大容量电解电容旁边并联一个小容量电容。这种做法的目的是什么？

答案在于电容的频率特性。理论上，电容越大，阻抗越小，通过的频率也越高。但实际上，超过1μF的电容大多为电解电容，具有较大的电感成分。因此，当频率升高时，其阻抗反而会增大。并联一个小容量电容（如0.1μF）可以有效滤除高频噪声，而大容量电容则负责滤除低频噪声。这种组合方式可以实现更宽频率范围内的有效滤波。

钽电容在去耦电路中的优势与局限性

在高速数字电路中，钽电容因其优异的高频性能而被广泛用作去耦电容。以一个典型的10μF/6.3V钽电容为例，它通常被放置在电源和地之间，靠近芯片的电源引脚。这种设计可以为芯片提供局部的直流电源，减少开关噪声在电源线上的传播。

然而，钽电容也有其局限性。首先，它的容量范围相对有限，通常在1μF到100μF之间。其次，钽电容对温度变化较为敏感，这可能会影响其性能稳定性。因此，在选择钽电容时，工程师需要权衡其性能优势和潜在的局限性。

陶瓷电容在高频旁路中的独特优势

在高频旁路应用中， 陶瓷电容因其极低的等效串联电阻（ESR）和优异的高频特性而成为首选。 例如，一个0.1μF的X7R陶瓷电容可以有效滤除高达数百兆赫兹的高频噪声。

值得注意的是，陶瓷电容的容量会随着电压和温度的变化而变化。这种特性在某些应用中可能需要特别注意。例如，在需要精确容量的振荡器电路中，工程师可能需要选择温度系数更低的C0G（NP0）型陶瓷电容。

电容使用中的常见误区及正确选择策略

在电容的使用过程中，一个常见的误区是认为“容值越大越好” 。事实上，电容的选择需要根据具体的应用需求来决定。例如，在滤波电路中，大容值电容可以有效滤除低频噪声，但对高频噪声的滤除效果可能不如小容值电容。

另一个需要注意的点是电容的极性。以钽电容为例，其正极通常有明显的标记（如条纹），而负极则没有。在安装时，必须确保极性正确，否则可能会导致电容损坏甚至爆炸。

此外，电容的安装位置也至关重要。在去耦电路中，电容应尽可能靠近芯片的电源引脚，以减少引线电感的影响。在实际布局时，工程师需要综合考虑空间限制、信号完整性等因素，做出最优的布局决策。

总的来说，电容在电路设计中扮演着多重角色。它不仅是能量的存储器，还是信号的滤波器，更是电路的调谐器。正确理解和使用电容，对于设计出高效、稳定、可靠的电子系统至关重要。随着技术的发展，新型电容材料和结构不断涌现，这为工程师提供了更多选择，同时也带来了新的挑战。在未来的设计中，如何充分利用电容的特性，同时克服其局限性，将是每个电子工程师需要不断探索和实践的重要课题。
