如何建一个200亿美元的晶圆厂？

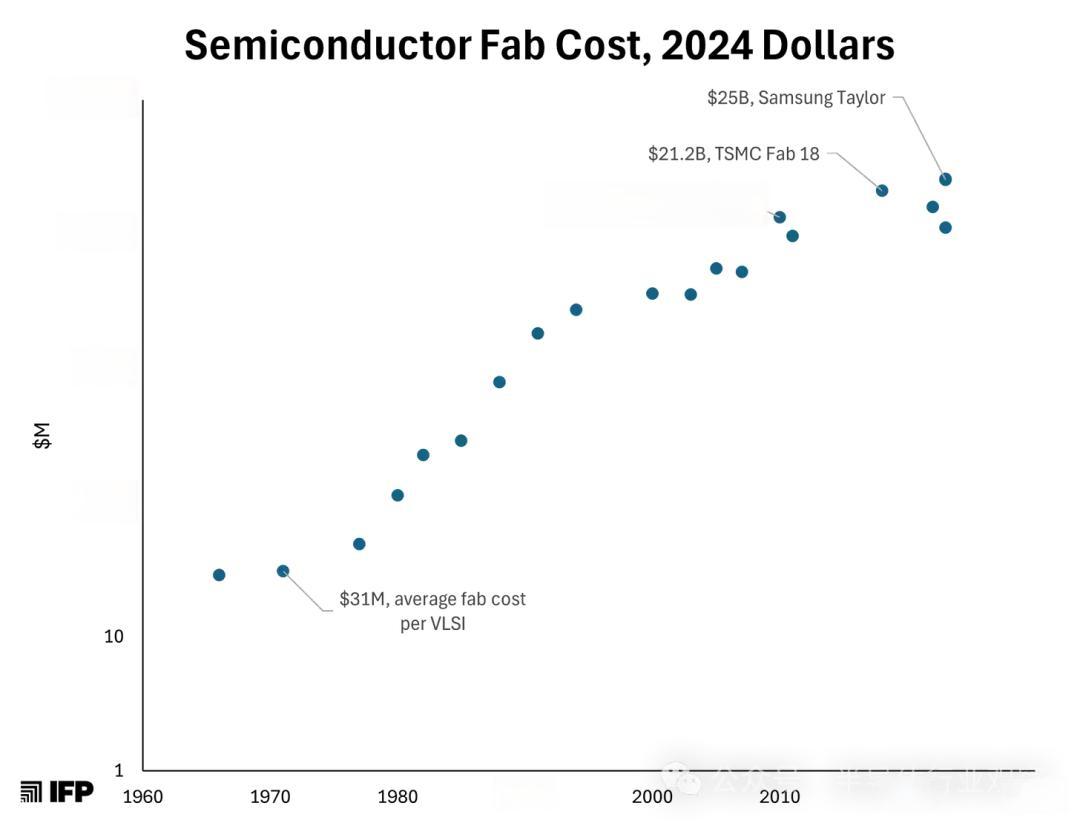

2022年，英特尔宣布将在美国亚利桑那州投资200亿美元建造两座新的晶圆厂。这一巨额投资引发了业界广泛关注，也让我们不禁思考：建造一个200亿美元的晶圆厂究竟意味着什么？

晶圆厂是半导体制造的核心设施，其基本结构通常包括四层：洁净室层、次级晶圆厂、设备层和支撑层。洁净室是晶圆厂的核心，内部配备了各种精密设备，如光刻机、刻蚀机、离子注入机等。这些设备共同完成芯片制造的八大关键流程：扩散、薄膜沉积、光刻、刻蚀、离子注入、CMP抛光、金属化和测试。

然而，建造和运营这样一个超级晶圆厂面临着巨大挑战。首先是环境控制的极端要求。晶圆厂通常采用10级或100级洁净室建造，这意味着每立方英尺空气中最多只能有10或100个0.5微米以上的颗粒。相比之下，普通房屋的空气颗粒数量是晶圆厂的500倍。为了达到这一标准，晶圆厂需要庞大的HVAC系统，每小时更换数百次空气。

其次是精密设备的巨额投资。ASML的尖端EUV光刻机单价近4亿美元，而一个大型晶圆厂可能需要上千台各种设备，总成本高达数十亿美元。此外，晶圆厂还需要严格控制振动、电磁干扰等因素，甚至在地震活跃地区还需要特殊的抗震设计。

建造这样一个超级晶圆厂，不仅需要巨额资金，还需要漫长的时间。从选址、设计到建设、调试，整个过程可能需要5-7年时间。而且，由于半导体技术的快速迭代，晶圆厂建成后可能很快就会面临技术升级的压力。

那么，为什么还要投资如此巨大的晶圆厂呢？答案在于全球半导体产业的激烈竞争和市场需求的持续增长。随着5G、人工智能、物联网等新兴技术的发展，对高性能芯片的需求不断增加。同时，各国政府也意识到半导体产业的战略重要性，纷纷出台政策支持本土晶圆厂建设。

200亿美元的晶圆厂代表了当前半导体制造的最高水平，其建成将极大地提升所在国家或地区的半导体制造能力。然而，这也意味着更高的运营成本和更大的市场风险。未来，随着技术进步和市场需求的变化，晶圆厂的投资规模可能会继续增加，但同时也会有更多的创新技术出现，如3D堆叠、先进封装等，这些都可能改变传统的晶圆厂模式。

总的来说，200亿美元的晶圆厂不仅是资金和技术的较量，更是国家间在半导体产业领域的战略博弈。它代表了人类在微观世界探索的极限，也预示着未来科技发展的无限可能。
