AUTOCAD——线性标注命令

在CAD绘图中，准确标注尺寸是至关重要的一步。AUTOCAD中的线性标注命令（DIMLINEAR）就是专门用于创建水平、垂直或旋转的线性尺寸标注的强大工具。掌握这个命令，不仅能提高绘图效率，还能确保图纸的精确性和专业性。

线性标注命令的执行方式非常灵活。你可以通过菜单栏选择“标注”>“线性”，或者在命令行输入“DLI”并回车。此外，工具栏中通常也有相应的图标按钮。无论哪种方式，都能快速调用该命令。

一旦执行命令，AUTOCAD会提示你指定尺寸线的位置。这时，你可以直接在图形上点击选择要标注的对象，或者手动指定尺寸线的起始点和终点。值得注意的是，命令行还会显示一些额外的选项，如“多行文字(M)”、“文字(T)”、“角度(A)”、“水平(H)”、“垂直(V)”和“旋转(R)”。这些选项赋予了线性标注命令更多的灵活性和定制性。

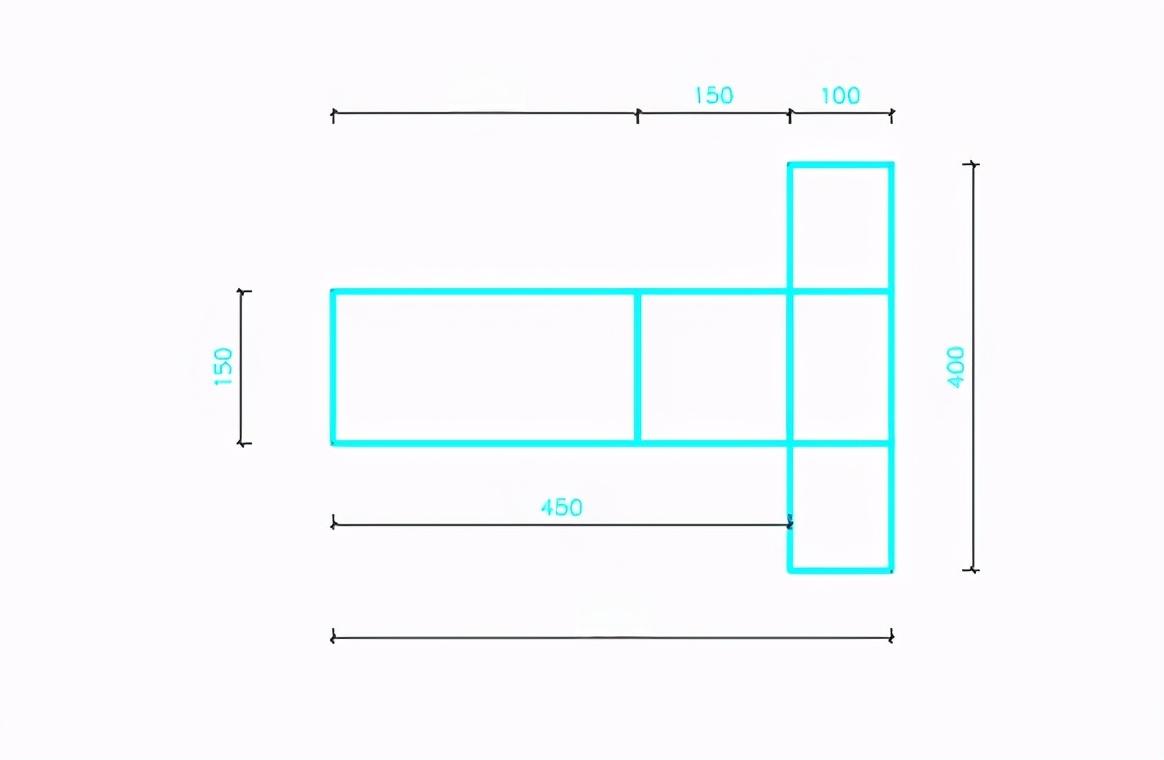

让我们通过一个具体例子来深入了解线性标注命令的使用。假设你正在绘制一个简单的矩形，并需要标注其长宽尺寸。首先，选择矩形的两个对角点来定义标注范围。然后，根据提示指定尺寸线的位置。如果你想创建一个水平标注，可以直接输入“H”并回车。如果你想调整标注文字的角度，可以输入“A”并指定角度值。例如，输入“45”可以让标注文字倾斜45度。

除了基本的标注功能，线性标注命令还有一些高级技巧值得掌握。例如，使用“多行文字(M)”选项可以打开一个文本编辑器，让你更自由地编辑标注文字。这在需要添加单位符号或特殊字符时特别有用。另外，“旋转(R)”选项允许你指定整个标注的旋转角度，这对于非标准角度的标注非常有帮助。

在实际应用中，线性标注命令的灵活性使其成为CAD绘图中不可或缺的工具。无论是标注建筑图纸中的墙体长度，还是机械设计中的零件尺寸，线性标注都能提供精确且专业的标注效果。熟练掌握这个命令，不仅能提高绘图效率，还能确保图纸的准确性和专业性。

总的来说，AUTOCAD的线性标注命令是一个功能强大、操作灵活的工具。通过灵活运用其各种选项和技巧，你可以轻松创建各种复杂的线性尺寸标注，为你的CAD图纸增添专业性和精确性。无论你是CAD新手还是经验丰富的设计师，掌握这个命令都将大大提升你的绘图效率和图纸质量。
