TVS/ESD二极管典型应用 保护汽车空调免受浪涌静电威胁
发布时间：2024-09-19
在现代汽车中，空调系统已成为不可或缺的舒适性配置。然而，随着汽车电子化程度的不断提高，汽车空调系统面临着日益严峻的电磁干扰挑战。TVS（瞬态电压抑制）和ESD（静电放电）二极管作为关键的电路保护器件，在汽车空调系统中扮演着至关重要的角色。
汽车空调系统由多个复杂部件组成，包括空调控制面板、压缩机、PTC加热器、控制器和各类传感器。这些部件在工作过程中会产生各种瞬态电压和电流，如开关电源的开关噪声、电机启动时的浪涌电流等。此外，汽车行驶过程中可能遇到的雷击、静电放电等外部干扰也会对系统造成威胁。因此，有效的电路保护措施对于确保汽车空调系统的可靠性和安全性至关重要。

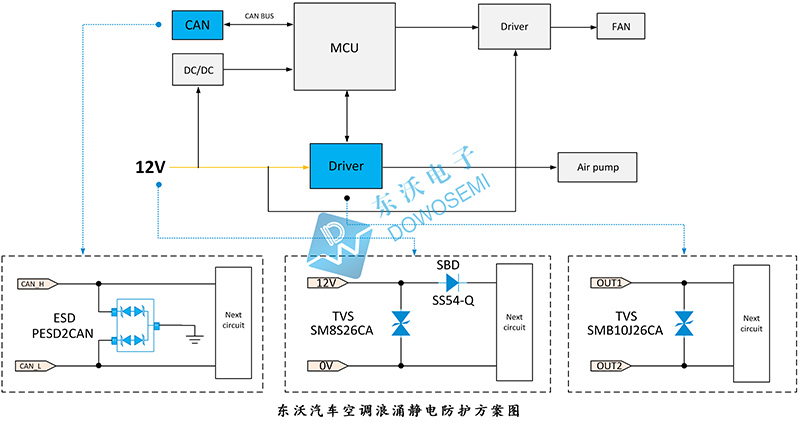

在汽车空调系统中，TVS和ESD二极管主要应用于以下几个关键位置：
-
电源输入端：用于保护系统免受汽车电气系统中的瞬态电压（如抛负载）影响。例如，东沃电子推荐使用双向TVS二极管SM8S26CA，该器件符合AEC-Q101车规认证，能够通过ISO 16750-2 P5a抛负载测试。
-
驱动电路接口：用于保护驱动电路免受感性负载引起的浪涌事件影响。东沃电子推荐使用双向TVS二极管SMB10J26CA，该器件符合AEC-Q101车规认证，能够通过ISO 7637-2 P5b抛负载测试。
-
CAN总线接口：用于保护通信线路免受静电放电影响。东沃电子推荐使用ESD二极管PESD2CAN，该器件符合AEC-Q101车规认证，能够满足IEC 61000-4-2 Level 4静电放电防护标准。
车规级TVS/ESD二极管需要满足严格的认证标准，如AEC-Q101。这些标准涵盖了器件的电气性能、环境适应性、机械强度等多个方面，确保器件能够在汽车严苛的工作环境中长期稳定工作。此外，汽车电子测试标准ISO 7637-2和ISO 16750-2也为TVS/ESD二极管的应用提供了具体的技术要求。
通过合理选用和配置TVS/ESD二极管，汽车空调系统可以有效抵御各种瞬态电压和电流的冲击，确保系统的稳定运行。这不仅提高了汽车空调系统的可靠性，也间接提升了整车的安全性和舒适性。随着汽车电子技术的不断发展，TVS/ESD二极管在汽车空调系统中的应用将变得更加重要和广泛。
