关于广数980 TDi对刀的一些小东西

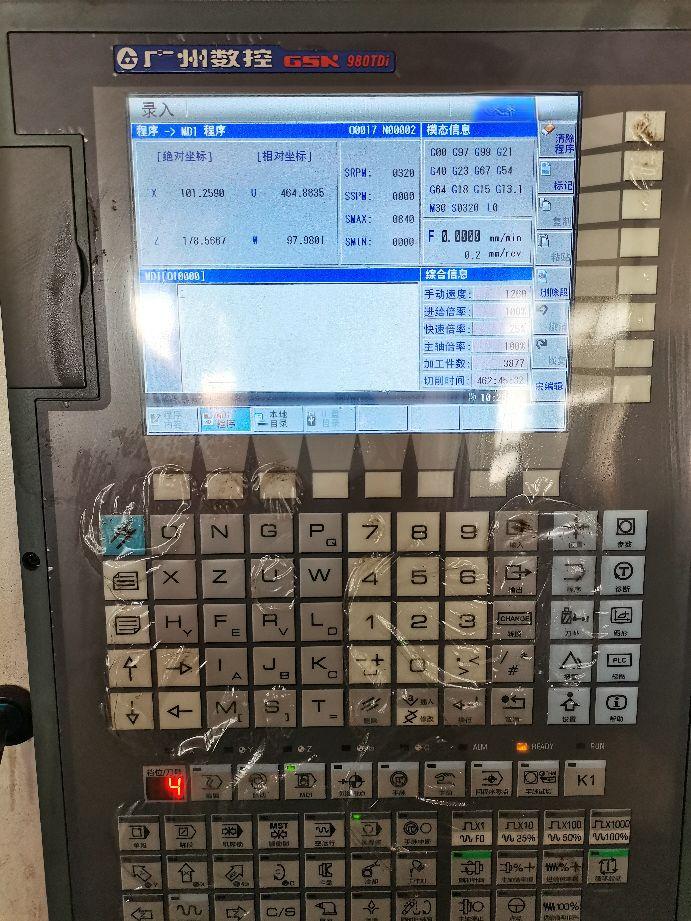

广数980 TDi是一款由广州数控设备有限公司开发的高性能数控系统，广泛应用于车床加工领域。对于这款系统的对刀操作，以下是一些关键步骤和注意事项：

广数980 TDi对刀步骤详解

1. 建立坐标系

• 对1号刀 ：进入【程序】→【录入MDI】方式，输入T0101并按【输入】键，再按【循环启动】键。

• 对Z轴 ：开启主轴，车工件端面，X轴方向退出(Z方向不动)，然后按【刀补】，光标移至01处，输入Z0，按【输入】键。

• 对X轴 ：开启主轴，车工件外圆，Z轴方向退出(X方向不动)，停主轴后测量直径，按【刀补】，光标移至01处，输入【X刚测量的直径】，按【输入】键。

• 对2号刀 ：

• 对Z轴 ：使用【手轮】方式，使刀尖靠近工件端面，碰到即停，然后按【刀补】，光标移至02处，输入Z0.0，按【输入】键。

• 对X轴 ：使用【手轮】方式，使刀尖靠近工件外圆，碰到即停，然后按【刀补】，光标移至02处，输入【X刚测量的直径】，按【输入】键。

• 对3、4号刀 ：过程与2号刀相同，只需将光标移至03、04处。

2. 验证刀具

• 进入【程序】→【MDI录入】方式，输入T0101，按【输入】键，【循环启动】键，然后按 G0→X刚测量的外径值→Z5，按【输入】键，【循环启动】。
• 重复上述步骤，验证2、3、4号刀，即输入T0202 、T0303 、T0404后，再进行定位验证。

3. 刀补的修改

• 如果第一次对刀有误差，可以通过修改刀补使工件达到要求尺寸。根据大减小，小加大的原则，在“01~04“处修改。

广数980 TDi对刀注意事项

• 在对刀过程中，确保刀具与工件接触时，要轻触，避免用力过大导致刀具或工件损坏。
• 对刀时，要确保机床处于稳定状态，避免机床震动影响对刀精度。
• 对刀完成后，要进行试切，验证对刀是否准确，如有偏差，需重新对刀。

以上就是广数980 TDi对刀的一些关键步骤和注意事项，希望能对你的操作有所帮助。如果需要更详细的操作手册，建议直接联系广州数控设备有限公司获取。
