常见的机房名词解释及机房布线规范介绍（图文）

在数字化时代，数据中心已成为支撑各行各业正常运转的关键基础设施。作为数据中心的核心，机房的布线系统直接关系到整个系统的稳定性和效率。然而，机房布线并非简单的线缆铺设，而是一门需要精心设计和实施的复杂工程。

机房布线系统的重要性

机房布线系统是连接服务器、交换机、路由器等设备的“神经系统”。它不仅承载着海量数据的传输，还直接影响着系统的性能、可维护性和安全性。据调查，超过50%的数据中心故障与布线问题有关。因此，一个合理、规范的布线系统对于保障数据中心的稳定运行至关重要。

关键机房名词解析

在深入了解机房布线规范之前，我们需要先了解几个关键的机房名词：

1. TOR交换机：内网接入交换机，通常配备48个10G光口和4个40G光口。它通过10G AOC线缆连接服务器，通过40G MPO光纤连接到内网核心。

2. 内网核心：网络核心设备，配备多个40G和10G光口。它通过MPO光纤连接到TOR交换机，向上连接到数据中心核心设备。

3. 数据中心核心：网络核心设备，配备多个40G和10G光口。它向下连接内网核心，向外通过10G光纤连接到外部网络。

机房布线规范与标准做法

机房布线规范涉及多个方面，包括线缆选择、布线方式、标签管理等。以下是一些关键的布线规范：

线缆选择与管理

1. 光纤布放：光纤应从设备的左侧或右侧垂直布放，避免挡住设备进出风口。每隔一段距离用魔术贴扎带进行捆绑，弯曲度保持在100度到130度之间。

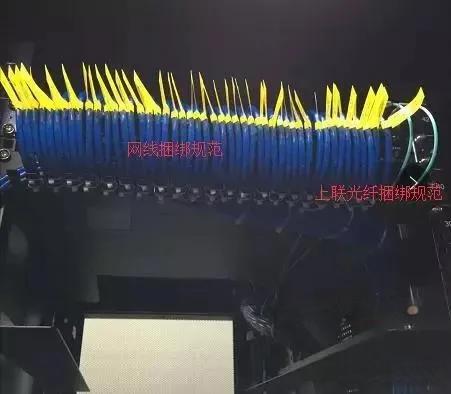

2. 网线布放：内网接入交换机的网线应通过理线器整理，每4根网线用扎带捆绑。每根网线上应有唯一的标签。

布线方式

1. 桥架内布线：机房内网络设备之间的线缆应经过桥架走线。桥架内光纤和网线应分开整齐布放，每隔一段距离用扎带捆绑。

2. 机柜内布线：机柜内的线缆应分类管理，不同类型的线缆用不同颜色区分。预留线缆长度不宜过长，以免影响理线。

标签管理

1. 核心-内网TOR标签：用不同颜色的标签区分上联到不同内网核心的光纤。标签格式为“机柜A~机柜B#第几根”。

2. 内网接入交换机-服务器互联标签：正面反映交换机的机架位和端口信息，反面反映服务器的机架位信息。

机房布线对整体性能的影响

规范的机房布线不仅能提高系统的稳定性和效率，还能大大降低维护成本。据统计，采用规范布线的数据中心，其故障排查时间可缩短30%以上。此外，良好的布线还能提高能源效率，降低运营成本。

随着数据中心规模的不断扩大，机房布线的重要性日益凸显。未来，随着5G、物联网等新技术的应用，机房布线将面临新的挑战和机遇。只有不断优化布线设计，才能满足日益增长的数据处理需求，为数字经济的发展提供坚实的基础。
