漏电开关接线图.原来是这样接的

2019年7月，浙江宁波发生一起触电事故，造成2人死亡。事故原因是小区景观灯漏电，导致两名路人在雨中触电身亡。这起悲剧再次凸显了漏电保护器的重要性。

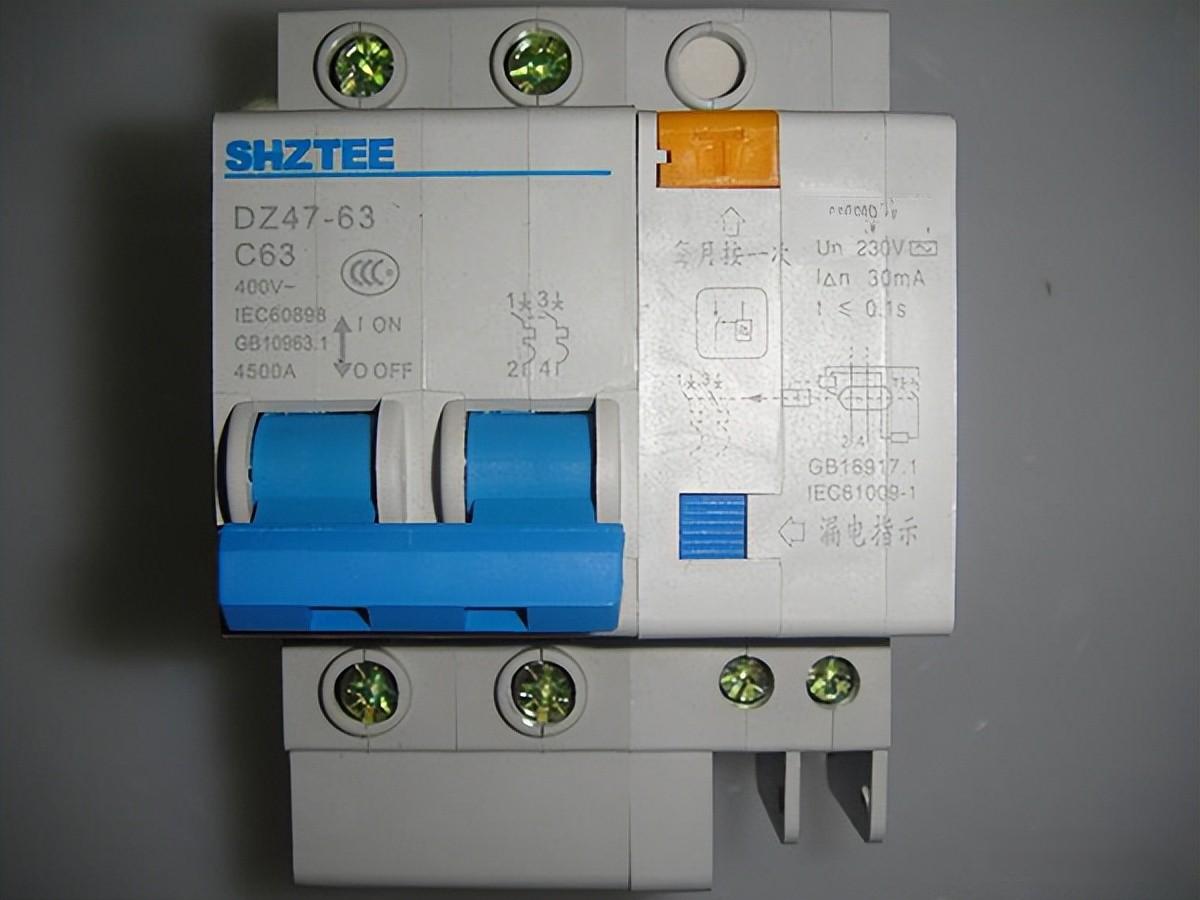

漏电保护器是一种重要的电气安全装置，它能在发生漏电或触电时迅速切断电源，保护人身安全。其工作原理基于电流互感原理。当线路正常工作时，流入和流出的电流相等，零序互感器中的磁通量为零。一旦发生漏电，流入和流出的电流不再相等，就会在互感器中产生交变磁场，进而产生感应电流。当感应电流达到设定值时，漏电保护器就会自动断开电源。

正确安装漏电保护器至关重要。根据接线方式的不同，主要有TN系统和TT系统两种接线方式。在TN系统中，中性线（N）和保护线（PE）的连接方式又可分为TN-C、TN-S和TN-C-S三种。无论采用哪种系统，都必须严格区分中性线和保护线。漏电保护器的负载侧中性线不得与其他回路共用，且不得重复接地或接设备外壳。

然而，实际安装中常出现以下错误：

1. 接线柱未接牢固。这可能导致接线柱发热氧化，烧焦电线绝缘层，引起线路欠压，最终导致漏电保护器跳闸。

2. 使用劣质产品。一些用户为图便宜购买“三无”漏电保护器，不仅无法起到保护作用，还可能引发新的安全隐患。

3. 负载与保护器不匹配。随着家用电器的普及，许多家庭的负载电流已远超原有线路的设计容量，造成漏电保护器频繁跳闸。

4. 线路漏电或短路。这是最常见的跳闸原因。当某一分路出现漏电或短路时，整个漏电保护器就会跳闸。

为确保漏电保护器正常工作，应采取以下措施：

1. 选用正规厂家生产的合格产品。

2. 严格按照说明书进行接线，确保各接线柱牢固可靠。

3. 定期检查漏电保护器的工作状态，如每月进行一次自检。

4. 根据实际负载情况选择合适的漏电保护器，避免因过载导致的误动作。

5. 定期检查线路绝缘状况，及时更换老化或损坏的电线。

漏电保护器是保障用电安全的重要防线。只有正确安装和使用，才能充分发挥其保护作用，避免类似宁波悲剧的再次发生。每个家庭都应该重视漏电保护，为自己和家人的安全筑起一道坚实的屏障。
