施工图中的字母代表什么？

在建筑施工图中，字母标识是设计师和施工人员之间的重要沟通工具。这些简洁的字母不仅代表了特定的构件，还蕴含着丰富的设计信息。让我们一起来解密这些神秘的字母背后的意义。

施工图中门的字母标识及其含义

在施工图中，门的标识通常由一个大写字母“M”开头 ，后跟其他字母或数字来表示不同类型的门。例如：

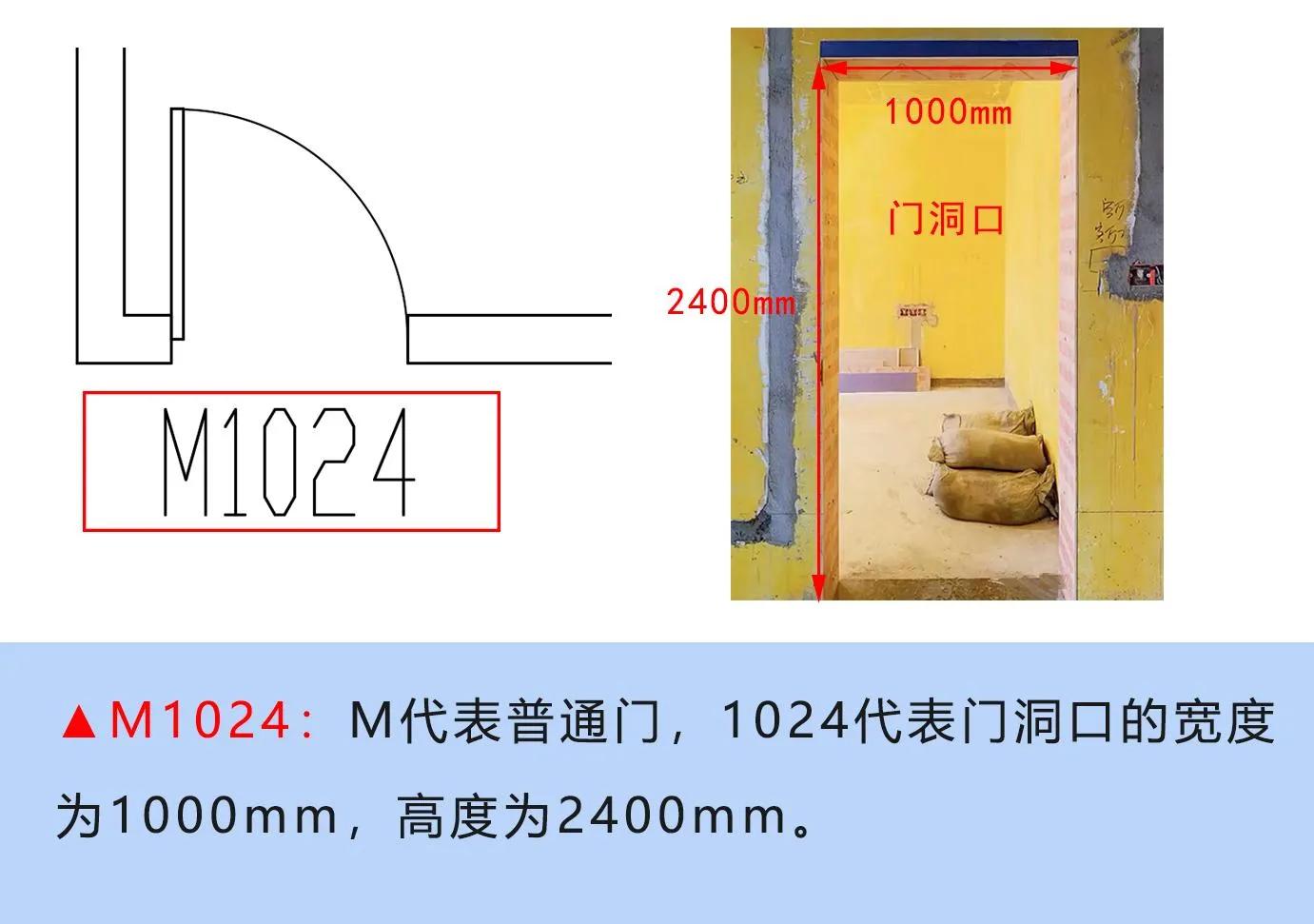

• M：代表普通门。
• TLM：代表推拉门。
• FM乙：代表乙级防火门，这种门的耐火极限在1小时以上。
• HM甲：代表甲级入户门。
• BLM：代表玻璃门。
• FDM：代表防盗门。
• DYM：代表单元门。

这些字母标识不仅告诉施工人员门的类型，还暗示了其功能和安装要求。例如，防火门需要特别注意耐火等级和安装位置，而防盗门则需要考虑安全性能。

窗户在施工图中的字母表示方法

窗户的标识同样以大写字母“C”开头 ，后跟其他字母来区分不同类型的窗户：

• C：代表普通窗户。
• ZJC：代表转角窗户。
• TC：代表凸窗（飘窗）。
• JYC：代表消防救援窗。

这些标识帮助施工人员快速识别窗户类型，确保正确安装和满足安全要求。

其他常见构件的字母标识

除了门和窗，施工图中还有其他重要构件的字母标识：

• DK：代表洞口。
• MLC：代表门联窗。
• AC：代表空调或空调系统。
• LT：代表楼梯。

这些标识使得复杂的建筑设计能够以简洁的方式呈现，便于施工人员理解和执行。

施工图的正确阅读方法

正确阅读施工图是确保工程质量的关键 。一般来说，施工图包括以下几类：

• 建筑施工图（简称建施）：表达建筑设计的内容，包括平面图、立面图、剖面图和详图等。
• 结构施工图（简称结施）：表示建筑物的结构设计。
• 电气施工图（简称电施）：展示电气设备的布置和线路。
• 给排水施工图（简称水施）：描述给排水系统的布置。
• 采暖通风与空气调节施工图（简称空施）：表示采暖、通风和空调系统的设计。
• 装饰施工图（简称装施）：展示室内装饰的设计。

阅读施工图时，应遵循以下步骤：

1. 首先查看图纸目录和设计总说明，了解工程概况和总体要求。
2. 然后仔细阅读建筑平面图，了解建筑物的平面布局和尺寸。
3. 接着查看立面图和剖面图，了解建筑物的外观和内部结构。
4. 最后查阅详图，获取关键部位的详细构造信息。

通过正确解读这些字母标识和图纸，施工人员可以准确理解设计师的意图，确保施工质量，最终建成符合设计要求的建筑作品。
