PVD镀膜工艺简介丨真空蒸发镀膜、真空溅射镀膜、真空离子镀膜

物理气相沉积（PVD）是一种先进的表面处理技术，广泛应用于电子、光学、装饰和工业等领域。通过将材料气化并在基材表面沉积形成薄膜，PVD技术能够赋予基材优异的物理和化学性能。本文将重点介绍PVD技术的原理、分类、特点及其在不同领域的应用。

PVD技术的基本原理与应用领域

PVD技术的基本原理是通过物理方法将固体材料转化为气态，再沉积到基材表面形成薄膜。这一过程通常在真空环境中进行，以确保材料的气化效率和气态原子的传输路径。PVD技术与化学气相沉积（CVD）不同，它主要通过物理过程如蒸发、溅射、弧蒸发等实现材料的转移和沉积。

PVD技术具有许多独特的优势，包括：

1. 可以在低温下进行，适用于对温度敏感的材料。
2. 能够精确控制膜层的厚度和成分。
3. 可以制备多种材料的薄膜，包括金属、合金、陶瓷等。
4. 膜层与基材之间的结合力强，耐磨性和耐腐蚀性好。

真空蒸发镀膜技术及其应用

真空蒸发镀膜是最简单的PVD技术之一。它通过加热材料使其在真空中蒸发，蒸发粒子流直接射向基片并在其上沉积形成固态薄膜。这种方法适用于蒸发温度较低的材料，设备相对简单，成本较低，适用于大面积镀膜。

真空蒸发镀膜技术在光学薄膜、装饰性镀膜以及一些电子元器件的制造中得到广泛应用。例如，它可以用于制造抗反射涂层、反射镜和光学滤波器，提供优异的光学性能。

真空溅射镀膜技术的原理与优势

真空溅射镀膜是一种更先进的PVD技术。它利用高能粒子轰击靶材，溅射出的原子在基材表面沉积形成薄膜。磁控溅射是其中一种典型方式，它利用磁场增强电场中的等离子体密度，从而提高溅射速率。

溅射镀膜技术具有以下优势：

1. 适用于多种材料，包括金属、合金、陶瓷等。
2. 膜层纯度高，结构致密。
3. 可以制备反应性薄膜，如氮化物、氧化物等。

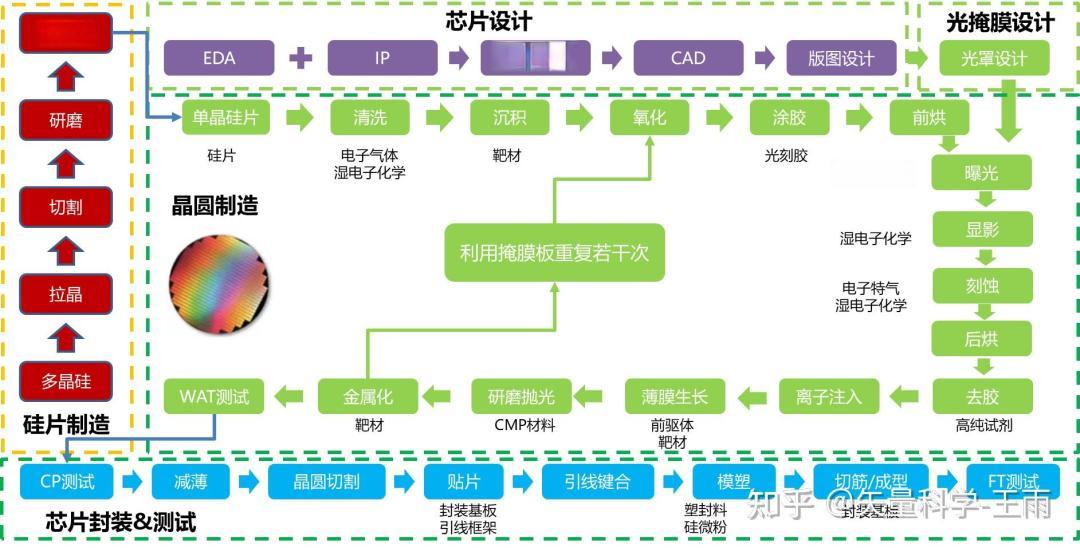

溅射镀膜技术在电子与半导体行业、光学器件、装饰性涂层、工业工具和模具、医疗器械等领域都有广泛应用。例如，在半导体制造中，溅射镀膜用于制造集成电路的金属互连层和绝缘层。

真空离子镀膜技术的特点与应用

真空离子镀膜是一种结合了溅射和离子注入的PVD技术。它在沉积过程中使用离子束对基材表面进行轰击，增强膜层的附着力和致密度。这种方法可以显著提高膜层的质量和性能。

离子镀膜技术在高要求的光学涂层和半导体制造中得到广泛应用。例如，它可以用于制备高性能的抗反射涂层和硬质涂层，如TiN、TiAlN等，这些涂层具有高硬度、低摩擦系数和优异的耐腐蚀性。

PVD技术的未来发展方向

随着科技的进步，PVD技术也在不断发展。未来，PVD技术将朝着提高膜层性能、扩大应用范围、降低成本和提高生产效率等方向发展。例如，通过优化工艺参数和设备设计，可以进一步提高膜层的硬度、耐磨性和耐腐蚀性；通过开发新的靶材和沉积方法，可以制备更多种类的薄膜材料；通过自动化和智能化控制，可以提高生产效率和产品质量。

PVD技术作为一种先进的表面处理技术，正在为各行各业带来新的机遇和挑战。随着研究的深入和技术的进步，我们有理由相信，PVD技术将在未来的工业发展中发挥越来越重要的作用。
