cad导入图片描图的方法来分享！3种工具就能搞定~

在CAD设计过程中，有时需要将图片导入到图纸中作为参照进行绘图。这种被称为“描图”的方法，可以大大提高绘图效率和准确性。本文将介绍三种常用的CAD导入图片描图工具及其操作方法。

浩辰CAD软件快速导入图片描图

浩辰CAD软件提供了便捷的图片导入功能。首先，在菜单栏中点击【插入】-【光栅图像参照】。接着，在弹出的【选择参照文件】对话框中选择需要插入的图片并点击【打开】。然后，在【附着图像】对话框中设置各项参数，如插入点、缩放比例等。最后，根据命令提示在图纸中指定图片的插入位置和缩放比例即可完成导入。

值得注意的是，如果以参照方式插入图片，在将图纸传给他人时必须同时发送图像文件，否则对方可能无法查看图片。为避免这种情况，可以将图片以OLE形式嵌入到CAD图纸中。具体操作是在菜单栏中点击【插入】-【OLE对象】，选择【新建】-【画笔图片】，然后在画图软件中粘贴图片并保存。

AutoCAD软件导入图片描图技巧

在AutoCAD中，可以通过以下命令导入图片：imageattach 回车。然后选择图片文件，指定参照点位置和比例。如果需要调整图片比例，可以在导入后框选图片，输入快捷键sc打开缩放命令，选择基点并通过拖动鼠标或指定比例因子来调整大小。

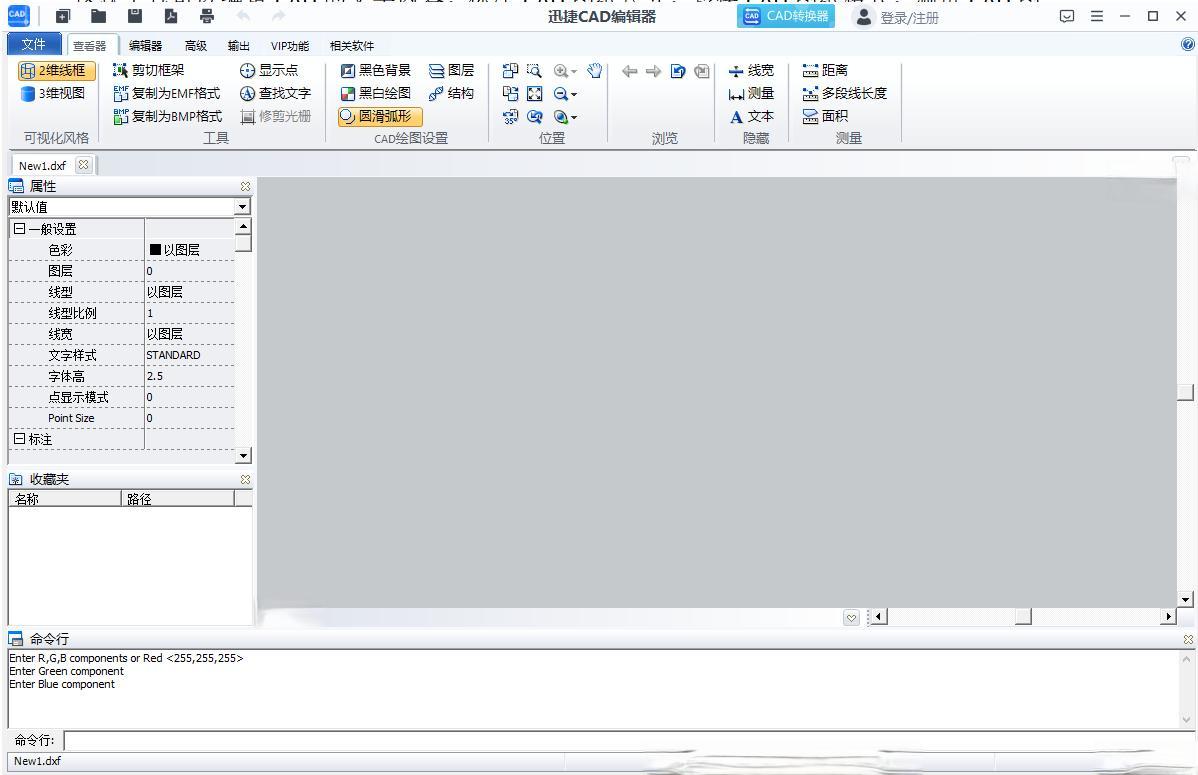

其他CAD软件导入图片描图方法

除了上述两种软件，其他CAD软件也有类似的功能。例如，可以使用“打印”或Ctrl+P调出打印窗口，选择JPG打印后，选择合适的图纸尺寸和范围，然后保存为图片文件。这种方法适用于需要将CAD图纸转换为图片格式的情况。

CAD描图技巧与注意事项

在进行CAD描图时，有几个技巧值得注意：

1. 调整图片透明度：在功能区设置图像选项卡，调整淡入度，使图片线条在CAD中更明显，方便绘制。

2. 锁定图层：在描图前，将图片所在的图层锁定，然后在另一个图层上进行描线。这样可以避免误操作，提高绘图效率。

3. 分层描图：对于复杂图形，可以在多个图层上分别描线，最后合并得到完整图像。

此外，还有一些注意事项：

1. 图片格式：CAD软件通常支持JPG、PNG等常见格式，但不支持矢量图格式。

2. 分辨率：扫描或导入的图片分辨率应大于等于150dpi，以保证清晰度。

3. 图片类型：CAD更适合处理以线条为主的简单图形，对于复杂或有大量标注的图形可能不太适合。

CAD描图的优势与应用场景

CAD导入图片描图的优势在于可以快速准确地将现有图形转换为CAD格式，节省绘图时间。这种方法特别适用于需要精确复制现有图纸或设计的情况，如建筑、机械制造等领域。通过CAD描图，设计师可以更高效地进行修改和优化，提高工作效率。

总的来说，CAD导入图片描图是一种实用而强大的工具，能够显著提升绘图效率和准确性。掌握这种方法，可以让你在CAD设计中事半功倍。
