45号钢的焊接与焊接低碳钢常用的工艺有什么不同？

45号钢的焊接工艺与低碳钢存在显著差异。 焊接45号钢时，需要采取一系列特殊措施来防止裂纹产生，确保焊接质量。相比之下，低碳钢的焊接工艺相对简单，无需复杂的预热和热处理过程。

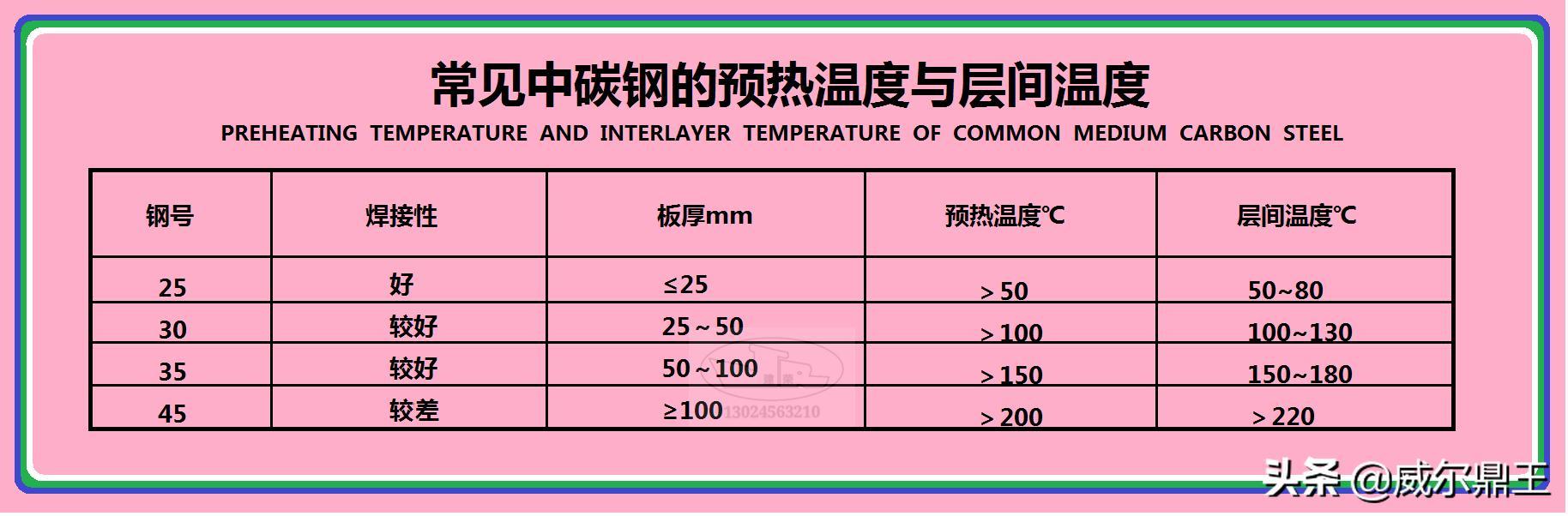

焊接45号钢的关键在于控制焊接热输入，防止产生硬脆的马氏体组织。为此，通常需要进行预热。 预热温度一般为150~250℃ ，对于厚度较大或刚性较强的构件，预热温度可提高至250~400℃。预热可以降低热影响区的最高硬度，防止冷裂纹的产生，同时改善接头塑性，减小焊后残余应力。

在坡口形式上， 建议采用U形坡口进行焊接。 这可以减少母材熔入焊缝金属中的比例，从而降低焊缝中的含碳量，防止裂纹产生。对于铸件缺陷的修补，铲挖出的坡口外形应尽量圆滑。

焊接工艺参数的控制也至关重要。由于母材熔化到第一层焊缝金属中的比例可达30%左右，因此 第一层焊缝焊接时应采用小电流、慢焊接速度 ，以减小母材的熔深。这有助于控制焊缝的化学成分和组织结构，避免产生硬脆的马氏体。

焊后热处理是45号钢焊接的另一个关键环节。 最好立即对焊件进行600~650℃的消除应力回火处理。 如果无法立即进行回火，至少应进行消氢处理，保温时间约为每10mm厚度1h。这可以有效缓解焊接残余应力，提高焊接接头的韧性和抗裂性。

相比之下，低碳钢的焊接工艺相对简单。 低碳钢的碳含量较低，焊接时不易产生淬硬组织 ，因此通常不需要预热。焊接参数的选择也较为灵活，焊后一般不需要进行特殊的热处理。

45号钢焊接的复杂性源于其较高的碳含量。45号钢属于中碳钢，碳含量在0.42~0.50%之间。较高的碳含量使得45号钢在焊接过程中容易产生淬硬组织，特别是在冷却速度较快的情况下。这不仅会影响焊接接头的性能，还可能导致裂纹的产生，严重影响焊接质量。

因此，在焊接45号钢时，必须严格控制焊接工艺，采取必要的预热、坡口设计、焊接参数控制和焊后热处理等措施。只有这样，才能确保焊接质量，避免因焊接缺陷导致的产品报废。对于需要承受较大载荷或在恶劣环境下工作的45号钢构件，这些特殊的焊接工艺尤为重要。
