滚动轴承配合公差设计分享

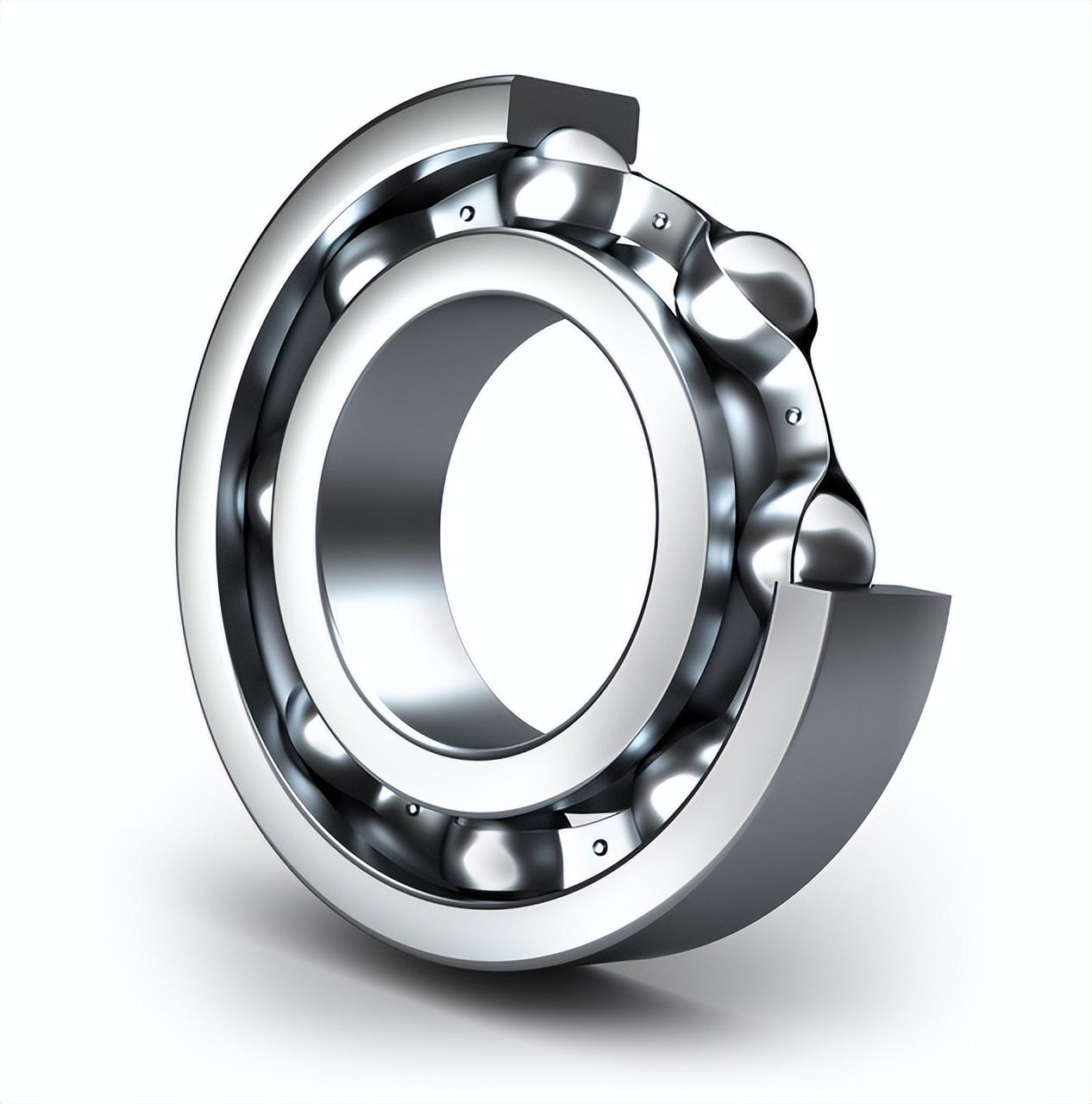

滚动轴承是机械设计中不可或缺的关键部件，其配合公差的设计直接影响到轴承的使用寿命和整体设备的性能。合理设计轴承配合公差不仅能提高轴承的工作效率，还能有效延长其使用寿命。本文将深入探讨滚动轴承配合公差设计的关键原则和实际应用。

滚动轴承配合公差设计基本原则

滚动轴承配合公差设计的核心原则是确保轴承在各种工况下都能稳定、高效地工作。根据国家标准，滚动轴承的配合公差设计遵循以下基本原则：

1. 基孔制与基轴制的结合：轴承内圈与轴的配合采用基孔制，而外圈与孔的配合采用基轴制。这种设计可以确保轴承在不同工况下都能保持良好的配合状态。

2. 过盈配合与间隙配合的平衡： 内圈与轴的配合通常采用过盈配合 ，以防止相对滑动和磨损；而外圈与孔的配合则采用间隙配合，以适应热膨胀。

3. 公差带的合理分布：内圈与轴的配合公差带位于零线以下，确保有一定的过盈；外圈与孔的配合公差带则位于零线附近，以适应热膨胀。

内外圈配合公差的具体要求

在实际设计中，内圈与轴、外圈与孔的配合公差需要根据轴承的精度等级、载荷工况、类型和尺寸等因素综合确定。具体来说：

1. 内圈与轴的配合：通常采用过盈配合，以确保两者一起转动时不会产生相对滑动。国家标准规定，内圈单一平面平均内径的公差带位置分布于零线的下方，即上偏差为0，下偏差为负。

2. 外圈与孔的配合：采用间隙配合，以适应轴承运转时的热膨胀。国家标准规定，外圈单一平面平均外径的公差带位置分布于零线的下方，即上偏差为0，下偏差为负。

配合公差对轴承性能的影响

合理的配合公差设计对轴承的性能有着重要影响 ：

1. 寿命：适当的过盈配合可以提高轴承的承载能力和疲劳寿命，而过大的过盈则可能导致轴承早期失效。

2. 振动和噪音：合适的配合公差可以减少轴承的振动和噪音，提高设备的运行稳定性。

3. 温升：合理的配合公差可以降低轴承的摩擦阻力，减少温升，延长轴承寿命。

实际应用中的注意事项

在实际应用中，设计人员还需要注意以下几点 ：

1. 圆柱度公差：为了保证轴承安装合格和转动平稳，配合轴颈和外壳孔应采用包容要求，并规定更严格的圆柱度公差。

2. 端面圆跳动公差：国家标准对轴肩和壳体孔的端面圆跳动公差也做出了规定，以确保轴承的对中性和稳定性。

3. 表面粗糙度：合理规定配合表面的粗糙度要求对于保证配合性质、提高过盈配合的连接强度、降低生产成本都很重要。

4. 热膨胀：在高温环境下，应适当增加外圈与孔的配合间隙，以适应热膨胀。

滚动轴承配合公差的设计是一个复杂而精细的过程，需要综合考虑多种因素。通过遵循上述原则和注意事项，设计人员可以有效地提高轴承的性能和使用寿命，从而提升整个机械设备的可靠性和效率。
