半导体三极管的电流、电压放大作用

三极管，全称半导体三极管，是一种控制电流的半导体器件，也是电子电路的核心元件。它由三个不同掺杂的半导体材料构成：基区、发射区和集电区，通常排列为PNP或NPN结构。三极管最重要的特性是其电流放大作用，这也是它作为放大器的基础。

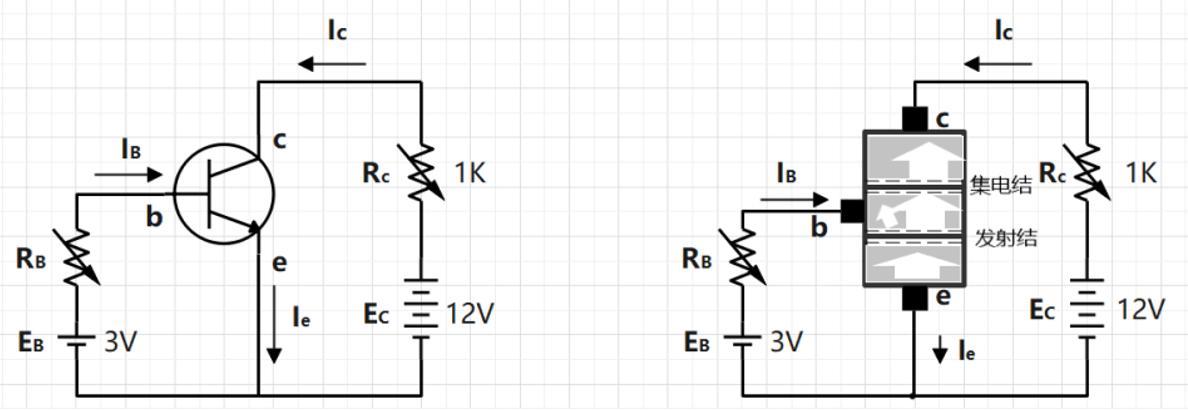

三极管的电流放大作用基于其特殊的结构。以NPN型三极管为例，当基极输入一个正电压时，发射区的负电子被吸引到基区。由于基区很薄，大部分电子会继续向集电区移动，形成集电极电流。这个过程中，基极电流的微小变化会导致集电极电流的显著变化，从而实现电流放大。具体来说，集电极电流Ic与基极电流Ib之间的关系可以表示为Ic = β * Ib，其中β是三极管的电流放大系数。

除了电流放大，三极管还能实现电压放大。这主要体现在三极管的三种基本放大电路中：共射极、共集电极和共基极电路。在共射极电路中，输入信号加在基极和发射极之间，输出信号取自集电极和发射极之间。这种电路可以实现反向电压放大，即输出电压与输入电压反相，但幅度增大。共集电极电路则主要用于电流放大和阻抗变换，而共基极电路可以实现同向电压放大。

三极管的放大作用使其在电子电路中有着广泛的应用。在放大电路中，三极管可以将微弱的电信号放大到足够的水平，用于驱动负载或进一步处理。在开关电路中，三极管可以用作无触点开关，通过控制基极电压来控制集电极和发射极之间的导通或截止。此外，三极管还广泛应用于稳压电源、振荡器、反相器等电路中。

值得注意的是，三极管的放大作用并非无限的。当基极电流增加到一定程度时，集电极电流不再随之增加，三极管进入饱和状态，失去了电流放大作用。因此，在实际应用中，需要合理设计电路参数，以充分利用三极管的放大特性。

总的来说，三极管的电流和电压放大作用是其作为电子放大器和开关的基础。通过巧妙设计电路，可以充分发挥三极管的这些特性，实现各种复杂的电子功能。随着半导体技术的发展，三极管的性能不断提升，为现代电子设备的小型化、高效化提供了坚实的基础。
