万能式断路器常见故障的判断和检修办法

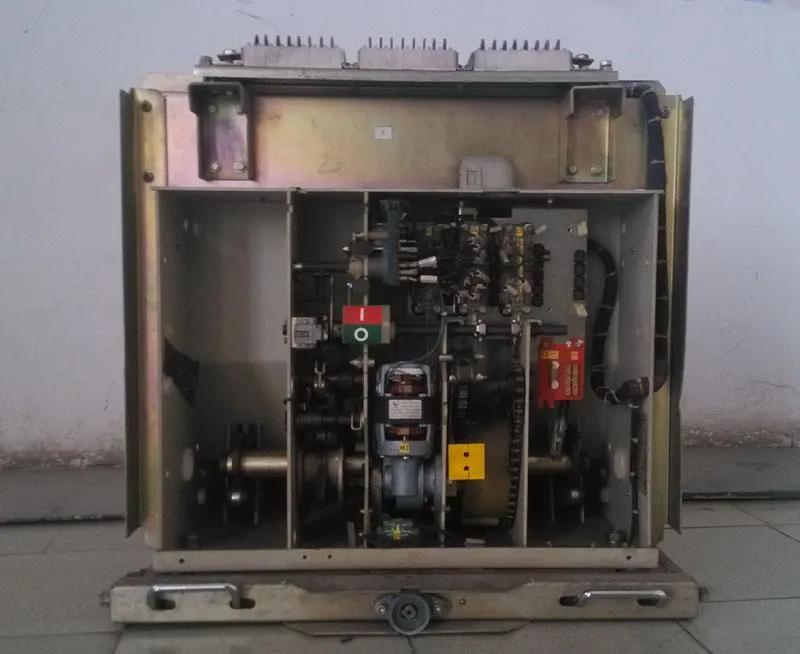

万能式断路器，又称框架式断路器，是电力系统中不可或缺的关键设备。它不仅能分配电能，还能在电路发生过载、短路等故障时迅速切断电流，保护线路和设备安全。然而，即使是最可靠的设备也会出现故障。本文将为您介绍万能式断路器常见故障的判断和检修方法，帮助您及时排除故障，确保电力系统的稳定运行。

万能式断路器常见故障类型及原因分析

万能式断路器的故障通常可以分为以下几类：

1. 储能故障：手动或电动都无法完成储能动作。这可能是由于储能装置机械故障，或者电动储能装置控制电源电压过低（小于85%Us）。

2. 合闸故障：断路器无法顺利执行闭合动作。原因可能包括欠电压脱扣器工作电压过低（小于70%Ue）、脱扣器控制单元故障，或者智能脱扣器未复位。

3. 分闸故障：断路器无法执行断开动作。这可能是由于操作机械故障、分励脱扣器控制电源电压过低（小于70%Us），或者脱扣器损坏。

4. 显示故障：智能型脱扣器屏幕无法显示数据。这通常是由于脱扣器未接通电源。

5. 指示灯故障：故障指示灯常亮。可能是因为过载或接地故障。

故障判断与检修的实用技巧

针对上述故障，我们可以采取以下步骤进行判断和检修：

1. 储能故障：首先检查电动储能装置控制电源电压是否正常。如果手动储能也无法完成，可能是机械故障，需要联系厂家维修或更换。

2. 合闸故障：检查欠电压脱扣器电源电压是否大于85%Ue。如果存在智能脱扣器复位问题，按下复位按钮重新合闸。对于抽屉式断路器，确保二次回路接触良好，合闸电磁铁电源电压正常。

3. 分闸故障：检查机械操作机构是否有故障，并联系厂家。同时检查分励脱扣器控制电源电压是否正常。

4. 显示故障：确保电子脱扣器已连接电源。如果问题仍然存在，联系厂家进行维修。

5. 指示灯故障：通过电子脱扣器检查分断电流动作时间，分析电网情况，排除过载或接地故障。

预防性维护是保障设备可靠性的关键

除了及时处理故障，预防性维护同样重要。定期对断路器进行以下检查和维护：

1. 清理绝缘部分的尘埃，保持良好的绝缘性能。

2. 检查触头系统，清除烟痕和金属颗粒。

3. 清理灭弧罩，检查栅片是否损坏。

4. 检查操作机构和自由脱扣机构的灵活性，适当加注润滑油。

5. 定期进行操作试验，确保断路器在各种条件下都能正常工作。

通过这些预防性措施，可以大大降低断路器故障的发生率，提高电力系统的可靠性。

万能式断路器是电力系统安全运行的重要保障。了解其常见故障类型，掌握正确的判断和检修方法，同时重视日常维护，将有助于确保电力系统的稳定性和安全性。在处理故障时，如果遇到无法解决的问题，不要犹豫，及时联系专业人员或设备制造商寻求帮助。只有这样，我们才能真正发挥万能式断路器的作用，为电力系统的安全运行保驾护航。
