天价EUV光刻，何去何从？

阿斯麦（ASML）最新推出的High NA EUV光刻机售价高达3.5亿欧元，相当于两架空客A320飞机的重量。这款被誉为“人类科技巅峰”的设备能够以8纳米的分辨率刻印集成电路，是2纳米及以下制程芯片研发和生产的关键。然而，如此高昂的价格也让业界巨头台积电望而却步。

EUV光刻技术正在经历一场革命。High NA EUV通过使用更大数值孔径的镜头，将分辨率提高到前所未有的水平。ASML计划在2024年生产10台High NA EUV设备，其中6台将交付给英特尔。这家美国芯片巨头正在俄勒冈州的D1X工厂安装第一台High NA EUV系统，显示出重返芯片制造技术前沿的决心。

然而，EUV光刻机的高昂成本正在成为半导体产业的一大挑战。台积电高级副总裁Kevin Zhang表示：“我喜欢High NA EUV的能力，但我不喜欢它的价格。”他透露，台积电的A16制程（1.6nm）将于2026年底推出，但不会使用High NA EUV，而是继续依赖现有的EUV设备。

高昂的成本源于EUV光刻机的极端复杂性。它集成了物理学、超精密光学、精密仪器等40多个学科的最新科学成就，是人类超精密制造装备的极限之作。每台设备的制造和运输都极其复杂，需要全球供应链的紧密协作。

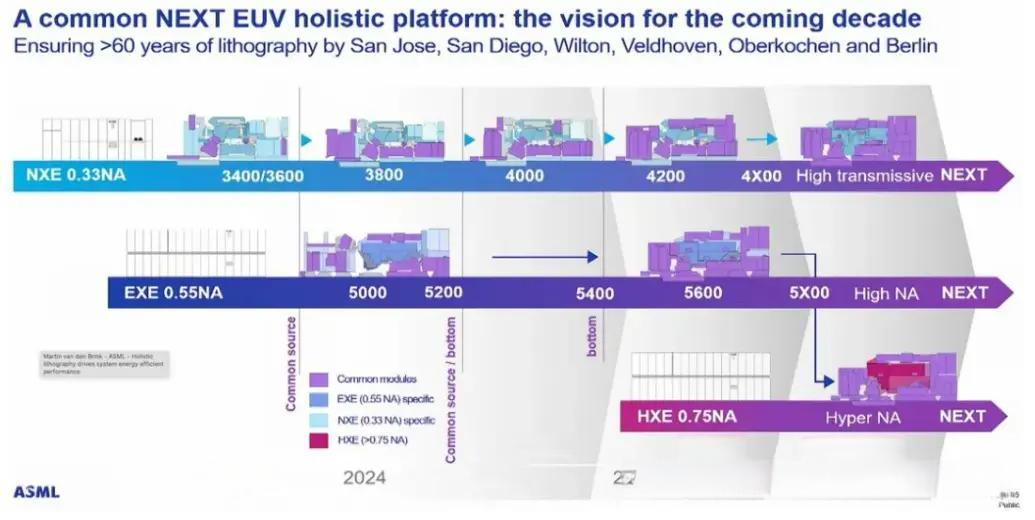

面对高昂的成本，不同厂商采取了不同的策略。英特尔采取激进态度，几乎包揽了High NA EUV的早期产能。三星和SK海力士则相对谨慎，考虑采用low NA EUV的双图案化或先进的封装技术作为替代方案。台积电则在权衡成本和技术效益，寻找最佳平衡点。

EUV光刻机的未来发展方向仍然充满不确定性。一些分析机构质疑High NA EUV的成本效益，认为在即将到来的技术节点上，使用现有low NA机器进行双重图案化可能更具优势。然而，英特尔等厂商仍然看好High NA EUV在先进芯片制造中的潜力。

无论如何，EUV光刻机作为半导体产业的“皇冠明珠”，其技术演进将继续推动整个行业的创新。高昂的成本既是挑战，也是机遇。谁能在这场技术竞赛中胜出，谁就能在未来的芯片市场中占据主导地位。对于整个行业而言，如何在技术创新和成本控制之间找到平衡，将是未来发展的关键。
