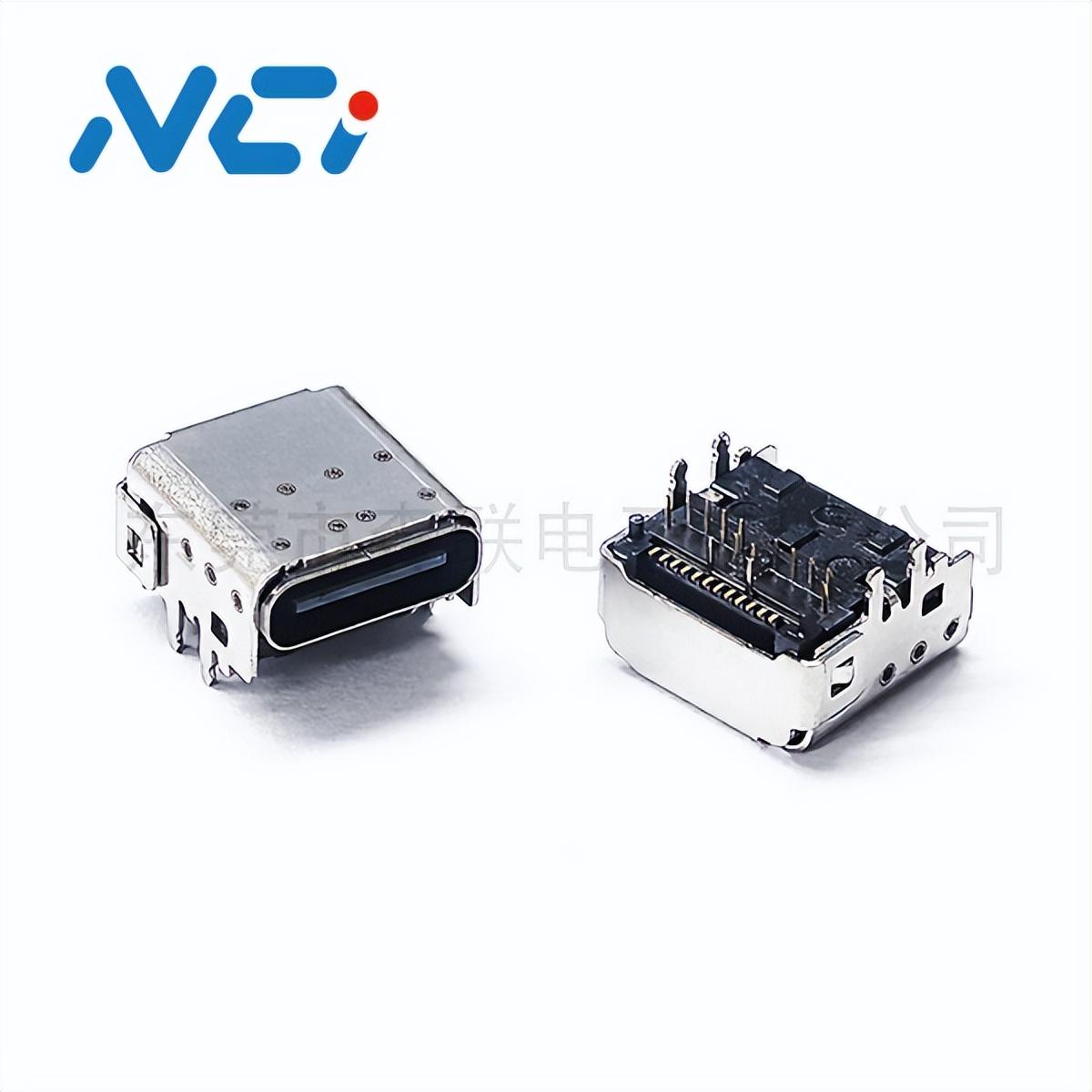

Type-C母座连接器接口pin配置及功能介绍

Type-C接口的诞生，标志着电子设备连接方式的一场革命。这个看似简单的接口背后，蕴含着工程师们的智慧结晶。让我们一起揭开Type-C接口的神秘面纱，探索其独特的pin配置设计如何实现了多项功能的完美融合。

Type-C接口的演进历程

Type-C接口的诞生可以追溯到2013年底，当时USB-IF（USB实施者论坛）公布了这一全新的接口标准。在此之前，电子设备市场充斥着各种不同的接口类型，如USB-A、USB-B、Micro-USB等，给用户带来了诸多不便。Type-C的出现，旨在统一这些纷繁复杂的接口，为用户提供更便捷、更高效的连接体验。

独特的pin配置设计

Type-C接口的核心优势之一，就是其独特的pin配置设计。标准的Type-C接口包含24个pin，这些pin被巧妙地分布在接口的两侧，形成了一个对称的布局。这种设计不仅实现了正反插的功能，还为高速数据传输、大功率充电等多重功能提供了基础。

实现正反插功能

Type-C接口的正反插功能是其最显著的特点之一。这一功能的实现，源于其对称的pin布局。无论从哪个方向插入，都能保证正确的电气连接。这种设计不仅大大提高了用户的使用便利性，也减少了因错误插入而导致的设备损坏风险。

高速数据传输

Type-C接口支持高速数据传输，最高可达40Gbps（在USB4标准下）。这一功能的实现，得益于其内部的差分信号传输通道。在标准的24pin Type-C接口中，包含了多个差分信号对，用于高速数据传输。例如，A2-A3和B2-B3用于SuperSpeed差分信号传输，而A6-A7和B6-B7则用于USB 2.0差分信号传输。

大功率充电

Type-C接口还支持大功率充电，最高可达100W。这一功能的实现，依赖于其内部的VBUS和GND pin。在标准的24pin Type-C接口中，包含了多个VBUS和GND pin，用于提高电流承载能力。例如，A4、A9、B9和B4都是VBUS pin，而A1、A12、B1和B12则是GND pin。

灵活的角色定义

Type-C接口的另一个创新之处，在于其灵活的角色定义。根据USB PD（Power Delivery）协议，Type-C接口可以作为电源输出（Source）或电源输入（Sink），也可以在两者之间切换。这种灵活性使得设备之间的充电和数据传输变得更加便捷。

应用场景的拓展

随着技术的发展，Type-C接口的应用场景也在不断拓展。除了基本的数据传输和充电功能外，Type-C接口还可以支持视频输出、音频传输、网络连接等多种功能。这种多功能性使得Type-C接口成为了现代电子设备的通用接口标准。

结语

Type-C接口的pin配置设计，体现了工程师们在有限空间内实现多重功能的智慧。从最初的统一接口标准，到如今的多功能融合，Type-C接口正在重塑我们与电子设备的交互方式。随着技术的不断进步，我们有理由相信，Type-C接口将在未来发挥更加重要的作用，为我们的生活带来更多便利。
