接触器符号含义

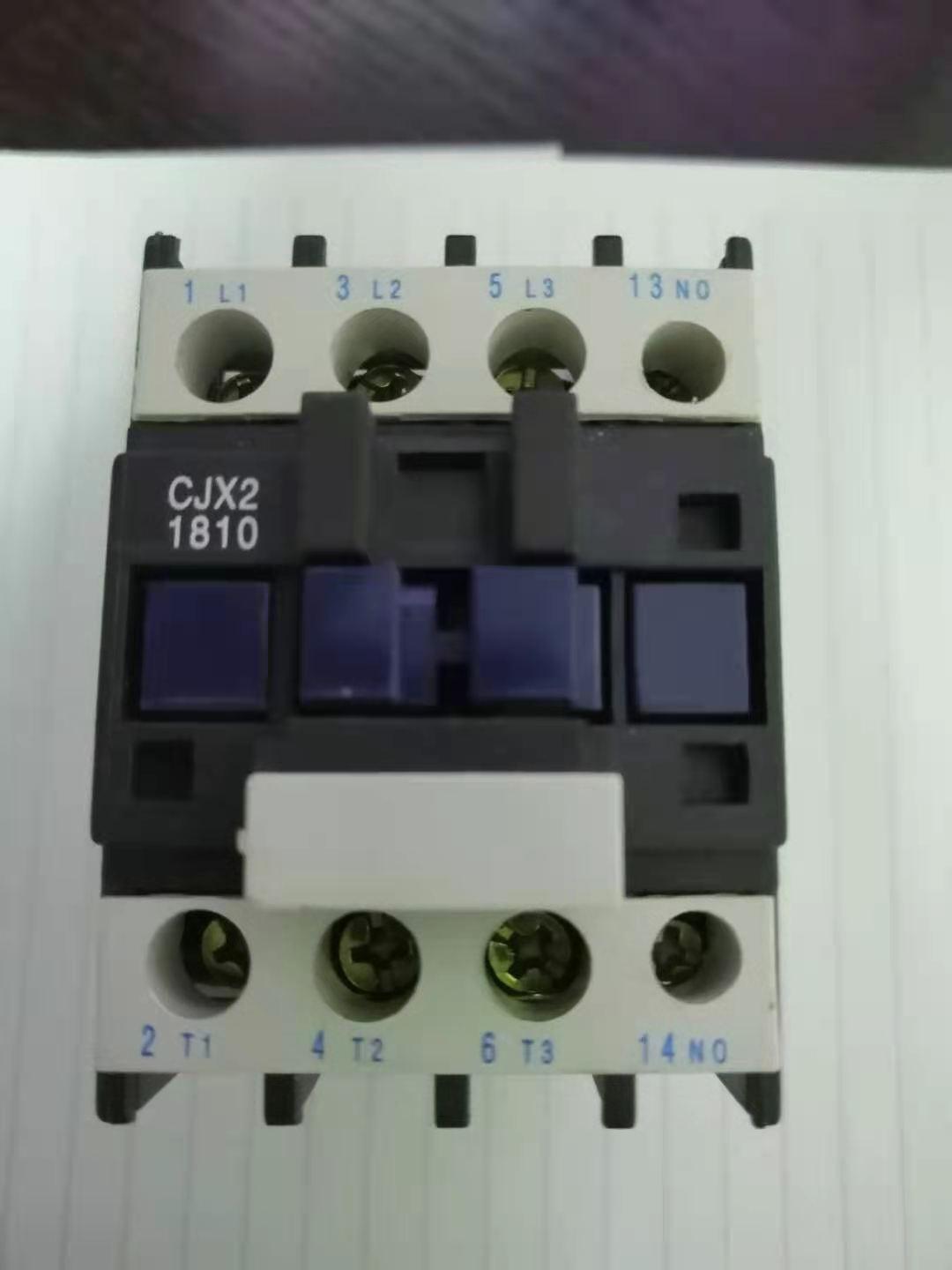

接触器符号是电气工程中不可或缺的一部分，它的发展历程反映了电气技术的进步和标准化的需求。接触器是一种广泛应用于电力、配电与用电场合的电器，其主要功能是利用线圈流过电流产生的磁场，使触头闭合，从而控制负载。在电气图中，接触器的文字符号通常为“KM”。

接触器符号的标准化始于20世纪80年代中期。当时，原国家标准局发布了一系列电气制图和图形符号国家标准，包括GB 4728《电气图用图形符号》等。这些标准的制定标志着电气符号使用进入了新的阶段。1987年，原国家标准局下发通知，要求“自1990年1月1日起，所有电气技术文件和图纸一律使用新国家标准，不准再使用旧的国家标准”。这一举措推动了电气符号的统一和规范化。

接触器符号的标准化不仅提高了电气图纸的可读性和一致性，也极大地促进了电气工程的效率和安全性。标准化的接触器符号使得电气工程师能够快速识别和理解电路图，从而更准确地设计、安装和维护电气系统。例如，接触器的电气符号通常由线圈、主触点和辅助触点组成，这些标准化的图形符号使得复杂的电路图变得清晰易懂。

在现代PLC（可编程逻辑控制器）控制系统中，接触器符号的应用更为广泛。PLC控制系统通常使用梯形图逻辑进行编程，这种编程语言是从继电器逻辑电路图演变而来的。接触器符号在梯形图中扮演着重要角色，它不仅代表了物理接触器，还体现了控制逻辑。例如，常开触点和常闭触点的符号在梯形图中分别表示不同的逻辑状态，这对于实现复杂的控制功能至关重要。

接触器符号的重要性还体现在其对电气安全的影响上。标准化的符号使得电气图纸更容易被理解和解释，从而降低了因误解或误读而导致的电气事故风险。此外，接触器符号的正确使用也有助于提高电气系统的维护效率，使得故障诊断和维修工作更加迅速和准确。

随着电气技术的不断发展，接触器符号也在不断演变和完善。然而，无论技术如何进步，标准化的接触器符号始终是电气工程中不可或缺的基础。它不仅是电气工程师之间沟通的通用语言，也是确保电气系统安全、高效运行的重要工具。
