开关电源设计维修，RCD尖峰吸收电路原理分析？

在开关电源设计中，RCD尖峰吸收电路是一种关键的保护措施，用于抑制开关管上的电压尖峰，提高电源的可靠性和效率。这种电路通过巧妙地利用电阻、电容和二极管的组合，有效地吸收和耗散开关过程中产生的多余能量。

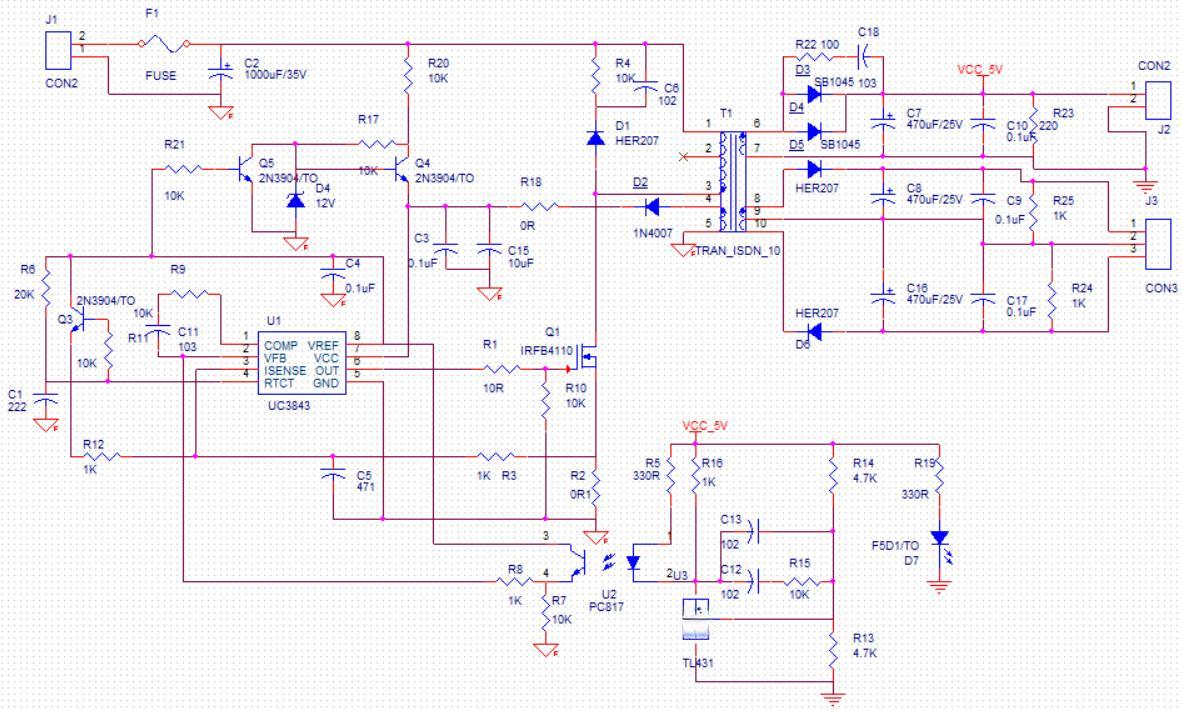

RCD电路的基本工作原理是：当开关管关断时，寄生电感中储存的能量会通过开关管的寄生电容充电，导致开关电压上升。当电压上升到一定程度时，RCD电路中的吸收二极管导通，将开关电压钳位在一个安全范围内。同时，这部分能量被转移到吸收电容中存储。在开关管导通期间，吸收电容通过电阻放电，释放之前储存的能量。

设计一个有效的RCD尖峰吸收电路需要考虑多个因素。首先，需要确定合适的箝位电压Vclamp。这通常取决于开关管的击穿电压和输入电压的最大值。其次，要测量主变压器的初级漏感电感量Lr，因为RCD电路的主要作用就是吸收这部分漏感能量。接下来，根据漏感能量和工作频率，可以计算出箝位电阻Rc的大小。通常，我们会选择一个足够大的电阻值，以确保能量能够被有效耗散，同时不会对电路造成过大负担。

在确定了Rc之后，就可以计算箝位电容Cc的大小。这个电容需要足够大，以保证在吸收漏感能量时自身的脉动电压足够小。一般建议将这个脉动电压控制在箝位电压的5%到10%之间。最后，还需要考虑二极管的选择，通常会选择反向击穿电压高于开关管漏源击穿电压的超快恢复二极管，以确保电路的安全性和效率。

值得注意的是，RCD电路的设计并非一成不变。在实际应用中，还需要通过实验验证来调整参数，确保电路在各种输入电压和负载条件下的性能。此外，还需要考虑元器件的选型，如选择具有低串联等效电阻和低等效电感的电容，以及功率选择应考虑1/3降额使用的箝位电阻。

RCD尖峰吸收电路在开关电源中的应用非常广泛。它不仅可以有效降低开关管的电压应力，延长器件寿命，还能减少电磁干扰（EMI），提高电源的整体性能。特别是在中小功率的反激式变换器中，合理设计的RCD电路可以实现低成本、高可靠性的电源解决方案。

随着电力电子技术的不断发展，RCD电路的设计也在不断优化。例如，一些新型设计中会加入额外的元件来进一步改善性能，或者采用更先进的控制策略来动态调整电路参数。这些创新使得RCD电路在应对更高开关频率、更大功率的应用时，仍然能够保持其优异的性能。

总的来说，RCD尖峰吸收电路是开关电源设计中不可或缺的一部分。通过深入了解其工作原理和设计方法，电源工程师可以更好地利用这一技术，设计出更高效、更可靠的电源产品。随着技术的进步，我们有理由相信，未来的RCD电路将会在性能和效率上取得更大的突破，为电力电子行业的发展做出重要贡献。
