关于SCI论文插图，绘制规范：师兄发表5篇SCI后，总结出的规范！

在科研界，一篇优秀的SCI论文不仅需要扎实的研究内容，更需要精美的插图来直观展示研究成果。然而，许多科研新手在绘制SCI论文插图时常常陷入误区。今天，让我们跟随一位发表过5篇SCI论文的师兄，一起探讨SCI论文插图绘制的关键要点和常见误区。

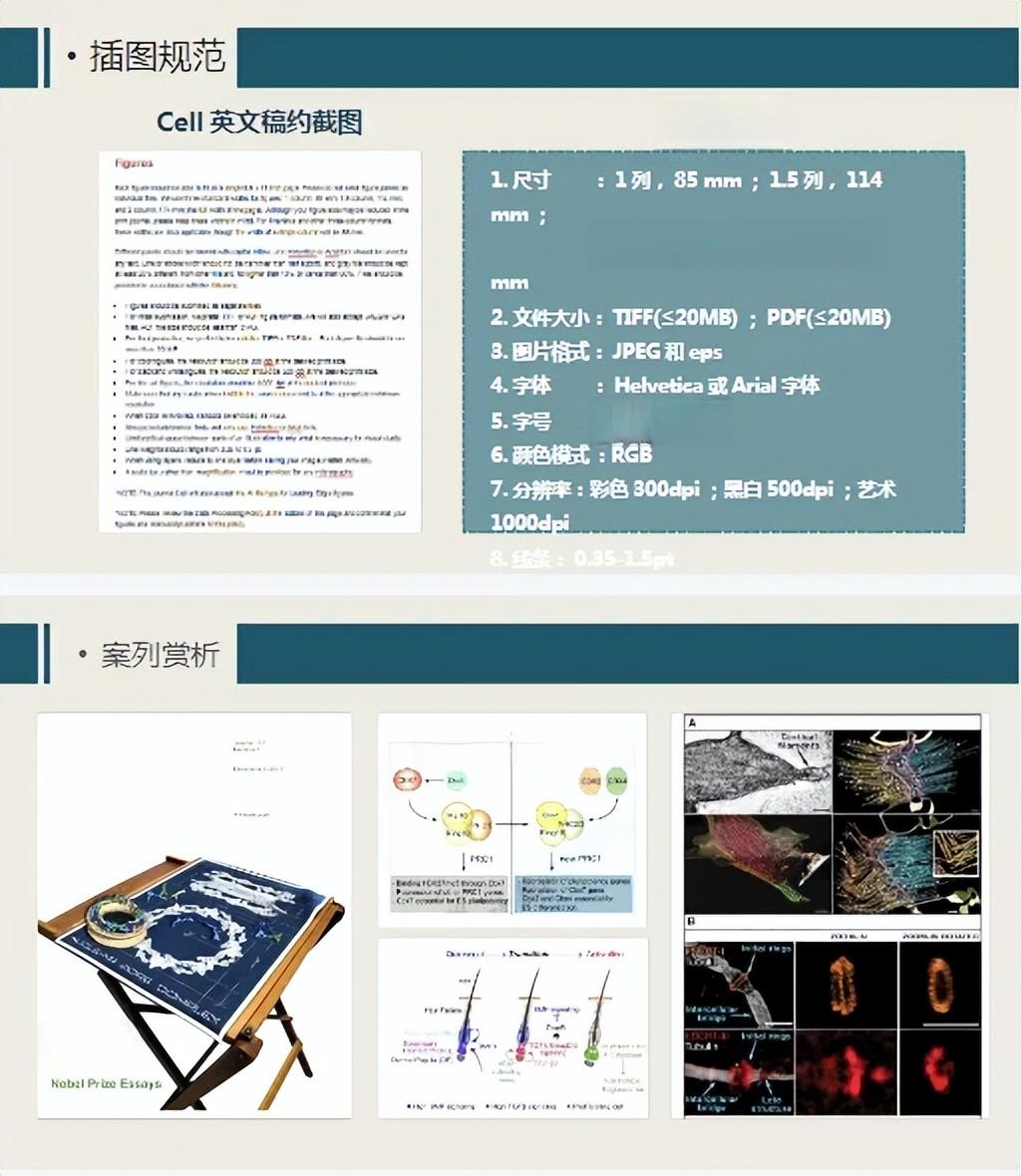

插图尺寸与规范

师兄强调，插图的尺寸和规范是绘制SCI论文插图的基础。根据国际标准，SCI论文中的插图主要分为三种：全版图（宽度约17cm）、半版图（宽度约8cm）和2/3版图（宽度约12-15cm）。在绘制时，我们首先要确定插图的类型，然后根据具体要求调整单张图片的格式。

对于单张图片，师兄建议使用Arial或Times New Roman字体，字号在6-14pt之间，线条粗细控制在0.25-1.5pt。这些细节看似微不足道，却能显著提升插图的专业性和可读性。

插图类型与要求

在确定了插图的基本规范后，我们还需要根据不同类型的插图采取相应的绘制策略。师兄总结了五种常见的SCI论文插图类型：

1. 线条图：包括细胞流式图、生存曲线等。建议使用tiff格式，分辨率至少1000dpi。

2. 灰度图：如电镜照片、电泳条带。建议使用tiff格式，分辨率至少300dpi。

3. 彩色图：如动物照片、病理切片照片。同样建议使用tiff格式，分辨率至少300dpi。

4. 复合类型图：一张图中包含多种类型的图片。如果使用tiff格式，分辨率至少500dpi。

5. 医学模式图：建议使用彩色模式和矢量图格式提交。

插图细节处理

除了基本规范和类型要求，师兄还特别提醒我们注意一些容易被忽视的细节：

1. 动物标本等实物照片应附有标尺。

2. 显微镜或电镜照片应标注放大倍率。

3. 电泳条带图上的数字和单位之间应留有空格。

4. 插图中的箭头、符号等应在图注中明确说明。

5. 最终要印刷成黑白的插图，应事先转换成灰度模式。

插图绘制常见误区

在分享了绘制SCI论文插图的要点后，师兄也指出了几个常见的误区：

1. 忽视版权和著作权：在使用他人发表的图表时，不仅要正确标注出处，还要获得并标注版权方和著作人的书面授权。

2. 图表编号过多：对于共享相同横轴数据的图线，应尽量放在同一张图内对比展示，避免过多的图表编号。

3. 商标处理不当：在描述材料和方法的插图中，应删除仪器设备的商标信息，避免涉及商业利益。

4. 表格中乱填空白：根据国标规定，没有测量或无此项时用空白表示；未发现结果时用横线或“…”表示；实际测量结果为零时用数据“0”表示。

5. 百分号标记错误：数字与百分号之间不应留空格。

通过这位师兄的经验分享，我们可以看到，绘制SCI论文插图不仅需要掌握基本规范和技巧，更要注重细节处理，避免常见误区。只有这样，才能真正提升论文的质量，让研究成果更加引人注目。希望这些宝贵的经验能帮助更多科研工作者在SCI论文插图绘制的道路上少走弯路，取得更好的成果。
