探索不同晶圆级封装的工艺流程

晶圆级封装（Wafer Level Packaging，WLP）是一种先进的半导体封装技术，它直接在晶圆上完成封装工艺，然后再切割成单个芯片。与传统封装相比，WLP具有封装尺寸小、传输速度高、密度连接高等优势，已成为推动半导体行业发展的关键技术之一。

WLP主要分为扇入型（Fan-In WLP，FIWLP）和扇出型（Fan-Out WLP，FOWLP）两种类型。扇入型WLP需要将所有的I/O端口都放置在芯片尺寸范围内，其工艺流程主要包括：

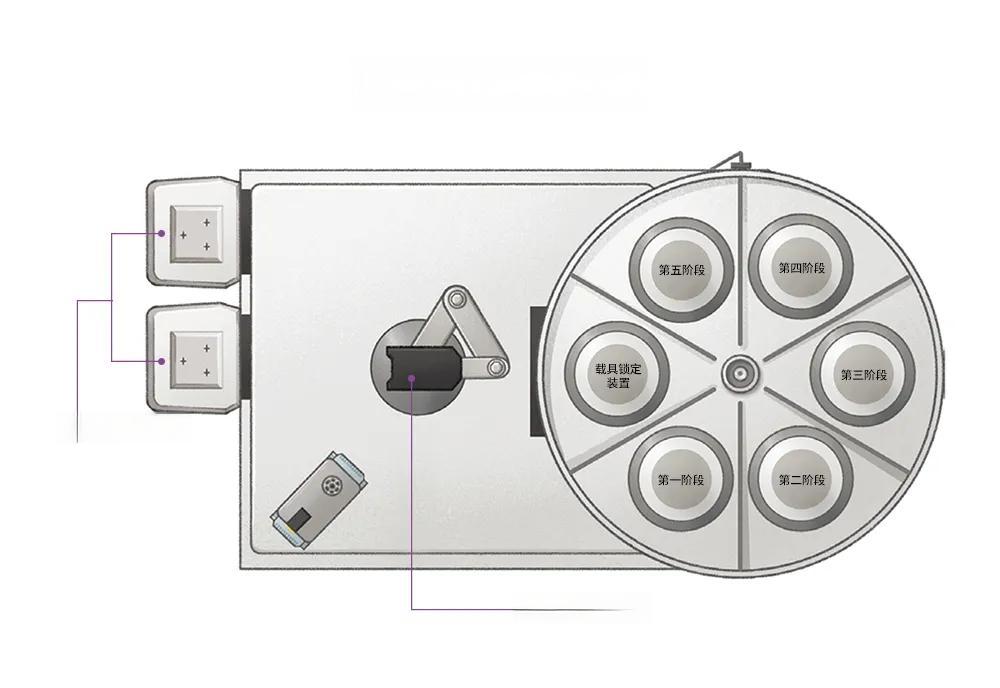

1. 在晶圆表面沉积形成金属层和相应的介质层，形成重布线层（RDL）。
2. 在RDL上制作凸点（Bump），用于芯片与基板之间的电气连接。
3. 在晶圆背面进行减薄处理，以减少封装厚度。
4. 在晶圆表面涂覆保护层，以保护芯片免受物理和化学损害。
5. 将晶圆切割成单个芯片。

扇出型WLP则突破了I/O引出端数目的限制，其工艺流程在扇入型的基础上增加了几个关键步骤：

1. 在晶圆边缘制作RDL，将I/O端口延伸到芯片尺寸范围之外。
2. 在晶圆表面覆盖一层介电材料，形成扇出结构。
3. 在介电材料上制作RDL和凸点，实现更大的I/O数量。

相比传统封装，WLP具有显著优势：封装尺寸更小，可实现芯片级封装；信号传输距离缩短，提高了传输速度和效率；生产周期短，成本相对较低。在先进封装技术中，WLP与倒装芯片（Flip Chip）、硅通孔（TSV）等技术相结合，成为实现高密度、高性能芯片封装的关键。

WLP技术在实际应用中已取得显著成果。例如，苹果公司在iPhone 7中首次采用了FOWLP技术，将A10处理器封装在扇出型封装中，显著减小了芯片尺寸，为手机内部腾出了更多空间。此外，FOWLP技术还广泛应用于基带处理器、射频收发器、电源管理芯片、5G芯片、生物/医疗器件和应用处理器等领域。

随着半导体行业进入“后摩尔时代”，先进封装技术的重要性日益凸显。WLP作为先进封装的关键技术之一，将在未来半导体产业的发展中扮演重要角色。预计到2026年，全球先进封装市场规模将增长到482亿美元，复合年增长率约为6.26%。其中，扇出型封装（Fan-Out）和晶圆级封装（WLCSP）等先进封装技术将在市场上占据重要位置。

WLP技术的发展不仅推动了半导体封装技术的进步，也为整个电子行业带来了新的机遇。通过提高芯片的集成度和性能，WLP技术正在助力人工智能、高性能计算和5G等新兴领域的发展。随着技术的不断进步和创新，WLP必将在未来半导体产业的发展中发挥更加重要的作用。
