空调电磁四通阀制冷、制热模式切换原理图解

空调已成为现代生活中不可或缺的家电，但你是否曾好奇它是如何在炎炎夏日送来清凉，又在寒冬腊月带来温暖的？这一切都源于一个关键部件——电磁四通阀。

空调的核心工作原理基于制冷剂的相变过程。 以最常见的氟利昂制冷剂为例，它在低压下蒸发吸热，在高压下冷凝放热。空调系统主要包括压缩机、冷凝器、节流装置和蒸发器四个部分。在制冷模式下，制冷剂的循环流向是压缩机-室外机（冷凝器）-室内机（蒸发器）-压缩机。此时，室外机吹出热风，室内机吹出冷风，实现制冷效果。

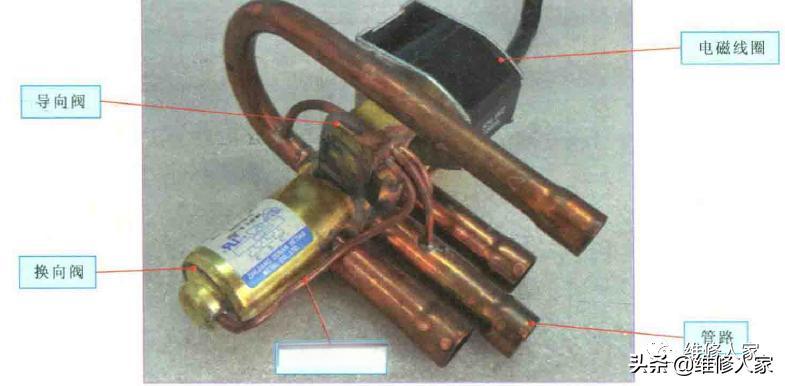

然而，要实现制热功能，就需要改变制冷剂的流向。这就是电磁四通阀发挥作用的地方。 四通阀通过内部的滑块结构，在电磁铁的控制下，可以改变制冷剂的流动方向。 在制热模式下，制冷剂的流向变为压缩机-室内机（冷凝器）-室外机（蒸发器）-压缩机。此时，压缩机排出的高温高压蒸汽直接送入室内机，室内机发挥冷凝器的作用，将过热蒸汽冷却释放热量，从而吹出热风。

这种巧妙的设计不仅实现了空调的多功能性，还提高了能源利用效率。根据中国科学院的一项研究， 采用热泵技术的空调在制热时的能效比（COP）可以达到3.0以上 ，远高于传统电加热方式的1.0。这意味着在制热时，空调每消耗1度电就能带来3倍以上的热量。

然而，电磁四通阀的设计也带来了一些挑战。例如， 由于制冷剂流向的改变，室内机和室外机的角色互换，可能导致结霜问题。 为了解决这个问题，现代空调系统通常配备了自动除霜功能，在制热过程中定期切换回制冷模式，以清除室外机上的霜冻。

此外，随着环保要求的提高， 传统的氟利昂制冷剂正在被更环保的替代品所取代 。例如，R410A和R32等新型制冷剂不仅臭氧消耗潜值（ODP）为零，而且全球变暖潜值（GWP）也较低。这些新型制冷剂的使用，对电磁四通阀的设计也提出了新的要求。

总的来说，电磁四通阀作为空调系统中的“魔术师”，通过巧妙的结构设计，实现了空调从制冷到制热的无缝切换。它不仅提高了空调的使用效率，也为我们在不同季节享受舒适的室内环境提供了可能。随着技术的不断进步，我们有理由相信，未来的空调系统将会更加智能、高效和环保。
