SW常见中间格式介绍

在CAD设计领域， SOLIDWORKS是一款广受欢迎的三维建模软件。 然而， 在处理来自不同软件平台的中间格式文件时，设计师们常常会遇到各种挑战。 本文将介绍几种常见的中间格式及其在SOLIDWORKS中的处理方法，帮助设计师们更高效地处理这些文件。

SOLIDWORKS中常见的中间格式文件类型

在SOLIDWORKS中，常见的中间格式文件主要包括：

1. STEP（ISO 10303-214） ：这是一种广泛使用的交换格式，支持几何数据和产品结构信息的交换。

2. IGES（Initial Graphics Exchange Specification） ：这是一种较早的交换格式，主要用于几何数据的交换。

3. X_T和X_B ：这些是SOLIDWORKS的原生格式，通常用于在SOLIDWORKS内部传递数据。

4. DWG和DXF ：这些格式主要用于二维数据的交换。

处理中间格式文件时常见的问题及解决方法

在处理这些中间格式文件时，设计师们可能会遇到以下问题：

1. 默认模板无效

当尝试打开某些中间格式文件时，可能会出现“默认模板无效”的错误提示。这通常是因为SOLIDWORKS无法识别文件的默认模板。解决方法是：

• 打开“工具”菜单，选择“选项”。
• 在“系统选项”中，找到“默认模板”设置。
• 为零件和装配体选择合适的默认模板。

2. 文件打开后为空

有时，打开中间格式文件后，绘图区可能什么也没有显示。这通常是由于模型单位与SOLIDWORKS模板单位不一致造成的。解决方法是：

• 创建一些常用的零件或装配体单位模板，包括毫米、英寸等。
• 打开中间格式文件时，尝试切换不同的单位模板，直到模型正常显示。

3. 装配体无法编辑

对于STEP和IGES格式的装配体文件，有时打开后可能无法编辑子装配体。解决方法有两种：

• 关闭文件，然后在“工具”菜单中选择“选项”，在“导入”设置中取消勾选“启用3D Interconnect”。
• 在设计树中选择装配体，右键选择“解散特征”。

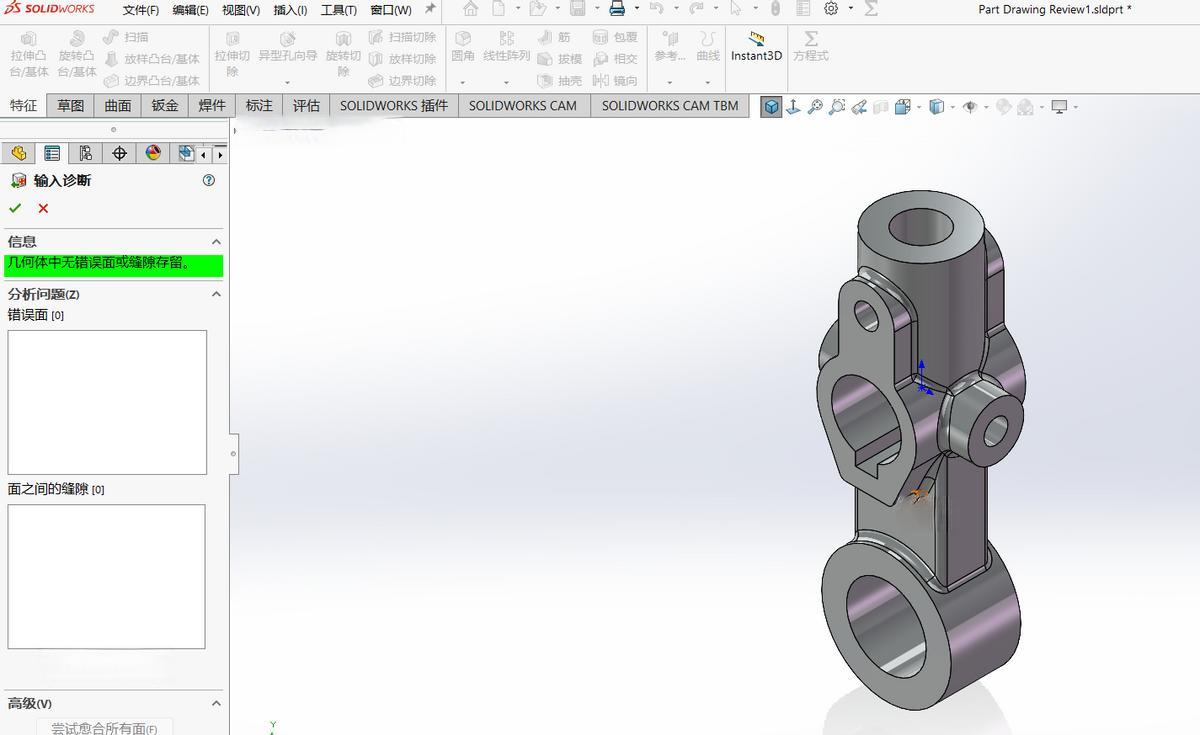

4. 文件转换问题

在处理中间格式文件时，可能会遇到文件转换不完整或出现错误的情况。为避免这些问题，建议在可能的情况下使用SOLIDWORKS的原生格式X_T和X_B进行数据交换。

提高中间格式文件处理效率的技巧

为了更高效地处理中间格式文件，可以采取以下措施：

1. 定期更新软件 ：确保使用最新版本的SOLIDWORKS，因为新版本通常会改进对中间格式的支持。

2. 标准化文件格式 ：尽可能使用标准化的中间格式，如STEP，以减少兼容性问题。

3. 创建自定义模板 ：根据常用单位和配置，创建自定义的SOLIDWORKS模板，以加快文件处理速度。

4. 培训和文档 ：为团队提供关于处理中间格式文件的培训，并创建详细的处理指南。

通过了解这些常见的中间格式及其处理方法，设计师们可以更高效地在SOLIDWORKS中处理来自不同来源的文件，提高工作效率和设计质量。
