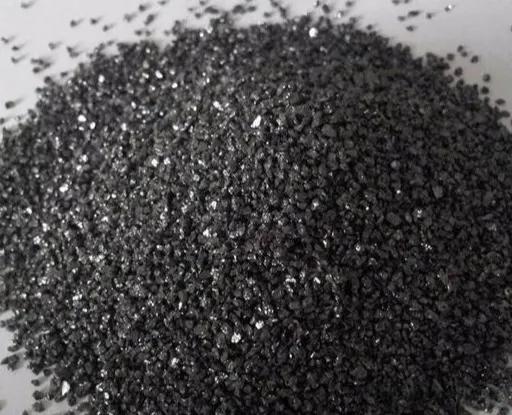

碳化硅(SiC)是一种具有优异性能的第三代半导体材料,其制备方法、性能特点和应用领域都值得关注。作为耐火材料,碳化硅展现出独特的性能优势,使其在高温工业中发挥着重要作用。
碳化硅的制备方法主要包括物理气相传输法(PVT法)和化学气相沉积法(CVD法)。PVT法主要用于制备碳化硅单晶,而CVD法则用于在衬底上生长外延层。这两种方法都需要在高温条件下进行,通常需要超过2000℃的温度。此外,还有热解增强化学气相沉积法、熔体浸渗法和激光烧结法等新型制备方法,这些方法能够在碳化硅材料中引入新的结构和功能。
碳化硅具有高硬度、高热导率、高化学稳定性等优异性能。其硬度仅次于金刚石,热导率超过金属铜,化学稳定性强,室温下几乎可以抵抗任何已知的腐蚀剂。这些特性使碳化硅在多个领域展现出广泛应用前景。
在耐火材料领域,碳化硅的高热导率和高化学稳定性使其成为理想的选择。它可以用于制造高温炉衬、炉管等耐火材料,具有优异的抗热震性和耐腐蚀性。与传统耐火材料相比,碳化硅材料可以显著提高设备的使用寿命和工作效率。
除了耐火材料,碳化硅在半导体领域也有广泛应用。碳化硅功率器件具有高电压、大电流、高温、高频率、低损耗等独特优势,广泛应用于电动汽车、充电桩、光伏新能源、轨道交通、智能电网等领域。例如,在电动汽车中,碳化硅功率器件的应用可以显著降低电力电子系统的体积、重量和成本,提高功率密度。
最新的研究进展显示,碳化硅在能源领域和生物医学领域也展现出广阔的应用前景。在能源领域,碳化硅作为电池材料的负极有望替代传统的石墨材料,提高电池的能量密度和循环寿命。在生物医学领域,碳化硅的生物相容性和生物稳定性使其成为理想的生物医学材料,可用于骨修复、药物缓释和生物传感等方面。
随着研究的深入,碳化硅的应用领域正在不断拓展。未来,碳化硅材料的改性、器件集成、多功能应用和环境友好性等方面将成为研究重点。例如,通过控制微观结构、表面形貌和添加不同的杂质,可以进一步提高碳化硅的性能;通过制备碳化硅集成电路,可以实现高速、高频和高功率的器件集成;通过结合其他功能材料,可以形成更复杂的多功能体系。
总的来说,碳化硅作为一种重要的功能材料,在多个领域都展现出广阔的应用前景。特别是在耐火材料领域,碳化硅的优异性能使其成为高温工业中不可或缺的材料。随着制备技术的不断进步和应用领域的不断拓展,碳化硅必将在未来发挥更加重要的作用。
