依据3本规范，N本图集，填充墙构造柱设置要求终于说清楚

填充墙构造柱是提高建筑抗震性能的关键构件。 根据《砌体结构设计规范》（GB50003-2011）和《建筑抗震设计规范》（GB50011-2010）等国家规范要求，合理设置构造柱对于增强填充墙的整体性和稳定性至关重要。

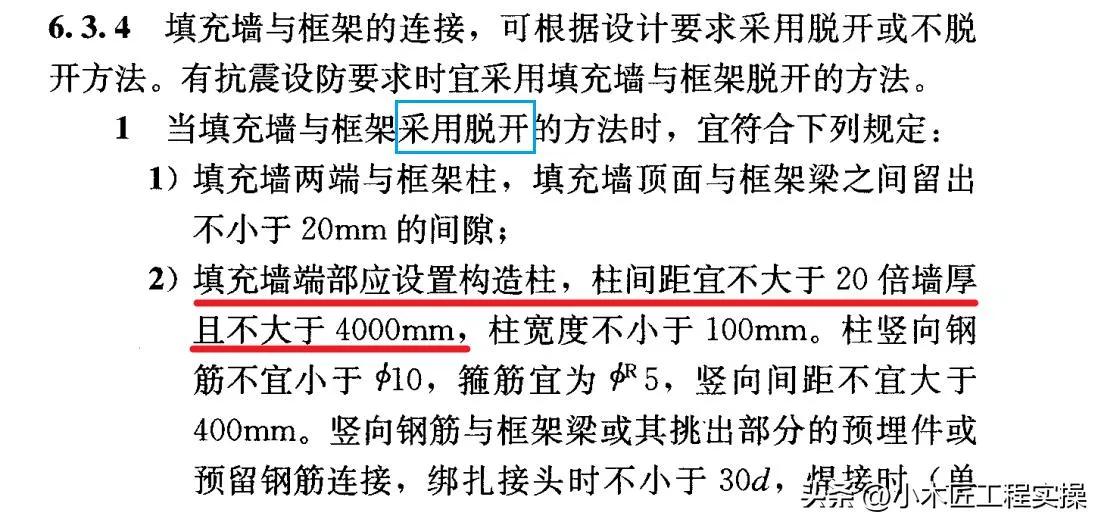

构造柱的设置位置主要包括：填充墙端部、纵横墙交接处、较大洞口两侧、外墙转角及内外墙相交处等。 《砌体结构设计规范》6.3.4条明确规定：“填充墙端部应设置构造柱，柱间距不宜大于20倍墙厚且不大于4000mm，柱宽度不小于100mm。” 这一要求旨在通过构造柱将填充墙与主体结构紧密连接，提高墙体的整体性。

对于填充墙长度超过5m或大于2倍层高时，应在墙体中部设置构造柱。 《建筑抗震设计规范》7.3节进一步强调了构造柱在楼电梯四角、楼梯斜梯段上下端对应墙体、外墙四角和对应转角处等关键部位的设置要求。这些规定旨在通过构造柱的合理布置，增强墙体的抗剪能力和延性，提高建筑的抗震性能。

构造柱的尺寸也有明确规定。 《砌体填充墙结构构造》（12G614-1）图集第18页注第7条指出：“构造柱的尺寸为200×墙厚。”这一尺寸要求既能满足构造柱的受力需求，又不会过度增加墙体的厚度，体现了经济性和实用性。

构造柱的作用主要体现在三个方面：首先，它加强了纵横墙之间的连接，提高了墙体的整体性；其次，构造柱显著提高了砖砌体的抗剪能力，一般可提高延性3-4倍；最后，构造柱与圈梁共同作用，加大了建筑物的整体度，改善了墙体受压的稳定性，提高了墙体的承载力。

值得注意的是，构造柱的设置并非越多越好。 过度设置构造柱可能会导致墙体刚度过大，反而不利于抗震。 因此，在实际工程中，应根据具体情况进行合理设置。同时，构造柱的施工质量也至关重要。《砌体结构工程施工规范》（GB50924-2014）对构造柱的施工提出了具体要求，包括钢筋的绑扎、模板的支设、混凝土的浇筑等环节，都需要严格把控。

总的来说，填充墙构造柱的设置是提高建筑抗震性能的重要手段。通过合理设置构造柱，可以显著增强填充墙的整体性和稳定性，提高建筑的抗震能力。在实际工程中，应严格按照相关规范要求进行构造柱的设置和施工，确保构造柱发挥其应有的作用，为建筑安全提供可靠保障。
