5个机械设计小技巧，针对减小零件应力，很实用

在机械设计中，零件所受的应力是影响其使用寿命和性能的关键因素。不当的应力分布可能导致零件变形、疲劳断裂等问题，严重影响机械设备的可靠性和安全性。因此，如何在设计阶段就采取措施减小零件应力，成为了每个机械工程师必须掌握的技能。本文将介绍5个实用的机械设计技巧，帮助你有效降低零件应力，提高设备的整体性能。

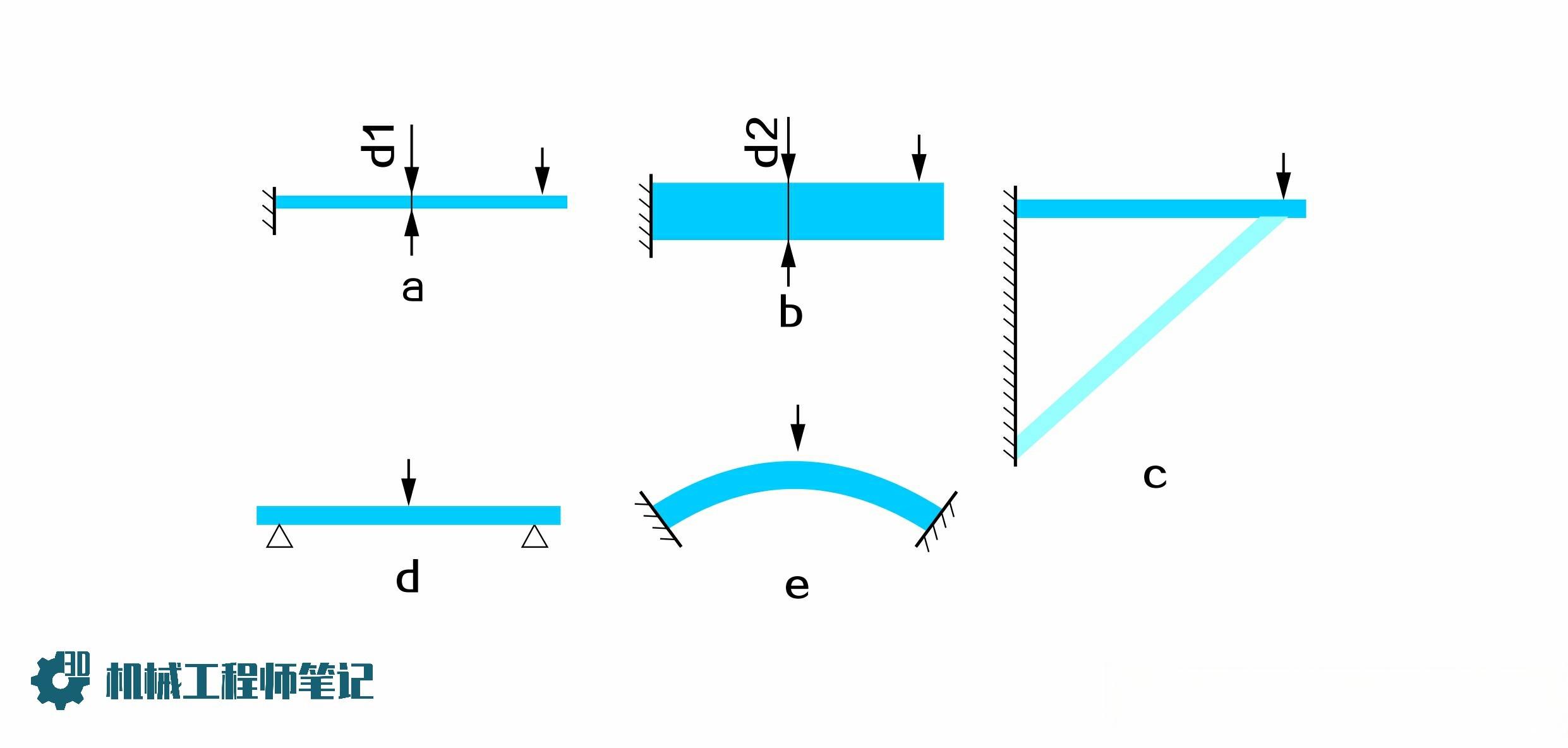

悬臂梁设计中的应力优化策略

在悬臂梁设计中，细杆受弯曲应力时，承载能力很小，变形很大。为了解决这个问题，可以采取以下几种方法：

1. 改变杆的截面尺寸和形状，以提高其抗弯能力。
2. 采用桁架式支架，将悬臂安装改为简支。
3. 使用拱形支架。

这些方法都能显著提高悬臂梁的承载能力和抗变形能力，从而有效降低应力。

管件设计中的应力集中问题及解决方法

在管件设计中，如果圆管外壁上的螺纹退刀槽和内壁上的镗孔退刀槽距离太近，会对管道强度产生不利影响，导致管件壁厚变薄，同时产生应力集中，容易引发断裂。解决这个问题的方法是：

分散安排这两个退刀槽，增加它们之间的距离 ，从而避免应力集中，提高管件的整体强度。

零件受力方向对材料性能的影响

在设计零件时，需要考虑材料的受力方向。以灰铸铁为例，其抗压强度明显高于抗拉强度。因此，在设计角形支座时， 应使支座夹角α1略大于与两壁的夹角α2 ，以避免在拧紧螺栓后在A处产生拉应力。这种设计方法可以充分发挥材料的性能优势，降低应力水平。

支撑点与受力点一致性的设计原则

在设计支撑结构时，应尽量使支撑点与受力点保持一致。例如，在设计工作台时，如果采用3腿支撑，并且每个腿正对设备的足，即使台面较薄，也能有效避免变形。相比之下，如果采用4腿工作台，即使台面较厚，仍可能出现较大变形。这个例子说明，合理的支撑设计可以显著降低零件应力。

悬臂安装传动件的应力优化方案

对于悬臂安装的传动件，如轴和齿轮， 应尽量减小悬臂伸出的长度，或者采用非悬臂的结构 。这样可以有效降低轴的弯曲变形，减少靠近锥齿轮的轴承所承受的力，从而降低整个传动系统的应力水平。

这些技巧的共同特点是：通过改变零件的几何形状、优化材料的受力方向、合理安排支撑结构等方式，来分散和降低应力。在实际应用中，机械工程师需要根据具体的设计要求和工作条件，灵活运用这些技巧，以达到最佳的应力控制效果。

总的来说，减小零件应力是一个系统性的工程问题，需要设计师从多个角度综合考虑。通过不断实践和积累经验，相信每位机械工程师都能掌握这些技巧，设计出更加可靠、高效的机械设备。
