吊顶的反支撑、转换层详解

在现代建筑中，吊顶系统是不可或缺的一部分。然而，当吊顶高度超过一定限度时，就需要采取特殊的支撑措施来确保其稳定性和安全性。这就是我们今天要讨论的两个重要概念：吊顶的反支撑和转换层。

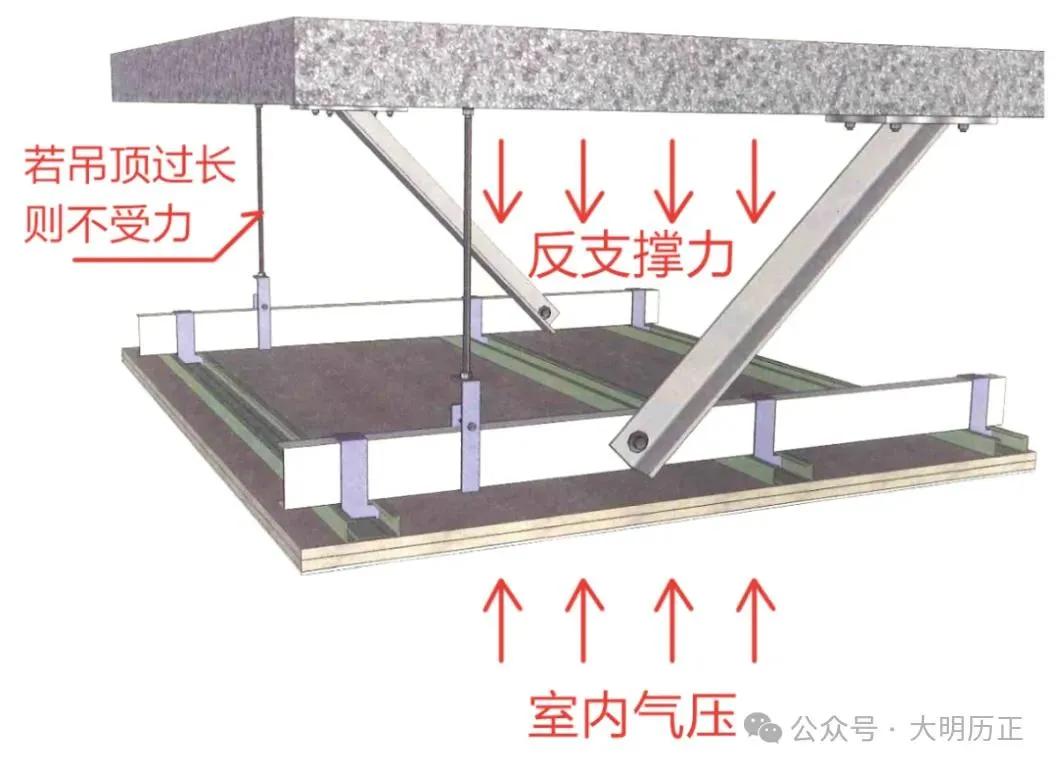

反支撑是指在吊顶系统中设置的承受向上荷载的反向支撑装置。根据《GB50210-2018建筑装饰装修工程质量验收标准》的规定，当吊杆长度大于1500mm时，就必须设置反支撑。其主要作用是解决因吊杆过长造成的吊顶系统不稳定问题，防止吊顶面板在受到向上推力或室内负风压作用时产生变形。

常见的反支撑做法有三种：一是“倒三角法”或“梅花形法”，即用角钢或主龙骨做反支撑，一端固定在楼板上，另一端固定在吊顶主龙骨上，角度为45°倾斜安装。二是采用吊杆通长拉结，在距吊顶主龙骨450mm~600mm位置，垂直于主龙骨方向用吊杆与吊顶吊杆通长焊接。三是 在吊杆外加Φ16镀锌金属套管，以增强吊杆的稳定性。

转换层则是指在吊顶系统中设置的钢结构层，主要用于转换吊杆的固定点。根据《GB50210-2018》的规定，当吊杆长度大于2500mm时，或者吊杆上部为网架、钢屋架时，就需要设置钢结构转换层。转换层的主要作用是缩短吊杆长度，保证吊顶的安全性，同时方便吊顶空间内设备管道的排布。

常见的转换层做法有两种：一是设置一道型钢转换层，用型钢制作一道转换层，把吊杆按规范间距焊接在转换层上。二是设置两道或多道型钢转换层，以满足吊顶各种造型施工的要求。这种做法相对复杂，需要进行严格的受力计算和结构分析。

值得注意的是，反支撑和转换层虽然都是为了增强吊顶系统的稳定性，但它们的适用范围有所不同。反支撑主要用于局部区域，而转换层则适用于大面积空间。在实际应用中，两者几乎不会同时出现在同一个空间中。

正确设置反支撑和转换层对于确保吊顶系统的安全至关重要。它们不仅能够防止吊顶因外力作用而产生变形，还能为吊顶空间内的设备管道提供合理的排布空间。因此，在进行吊顶设计和施工时，必须严格按照相关规范和标准来设置这些支撑结构。

总的来说，反支撑和转换层是吊顶系统中不可或缺的重要组成部分。它们的存在，不仅保障了吊顶的安全性，也为建筑内部空间的合理利用提供了可能。在未来的建筑实践中，我们应当更加重视这些细节，以创造出更加安全、舒适和美观的建筑空间。
