开关电源设计PCB布局改进，图文结合+实际电路案例分析，通俗易懂

开关电源的PCB布局对整个系统的性能至关重要。 一个优秀的布局不仅能提高电源效率，还能降低EMI干扰，确保系统的稳定性和可靠性。然而，在实际设计中，许多工程师往往忽视了布局的重要性，导致产品性能下降甚至无法正常工作。本文将结合具体案例，探讨开关电源PCB布局的关键点和改进方法。

开关电源PCB布局的关键考虑因素

在进行开关电源PCB布局时，我们需要重点关注以下几个关键因素：

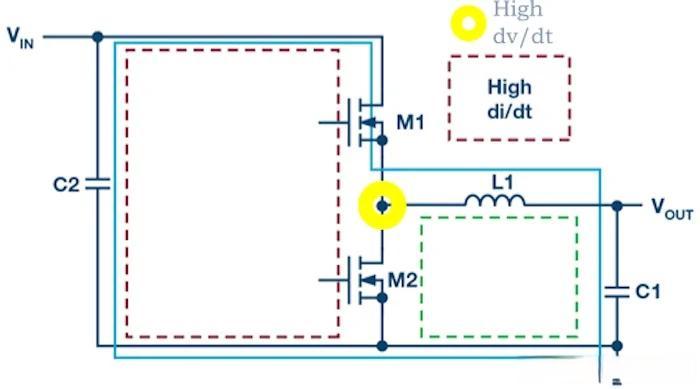

1. 电流环路：开关电源中存在高di/dt和高dv/dt的节点 ，这些节点容易产生电磁干扰。因此，我们需要尽量缩小电流环路，减少寄生电感和电容。

2. 电源去耦：为确保电源稳定，需要在关键位置放置合适的去耦电容。去耦电容应尽可能靠近电源引脚，以降低电源引脚的电感。

3. 高频节点布局：对于开关节点等高频信号，应尽量缩短走线长度，减少走线上的寄生参数。

4. 接地处理：良好的接地设计可以有效降低噪声和干扰。应尽量使用大面积的接地层，并确保各层之间的良好连接。

常见的开关电源PCB布局错误及其影响

在实际设计中，我们经常能看到一些常见的布局错误，这些错误可能会严重影响电源性能：

1. 电流环路过大：如图1所示，非同步降压转换器的原始布局中，高di/dt环路远大于其需要的值。这会导致额外的电磁干扰，影响系统稳定性。

2. 去耦电容位置不当：在图1中，Cin和Cout的GND节点没有通过过孔直接连接 ，而是被过孔覆盖。这会增加电源引脚的电感，降低去耦效果。

3. 高频节点走线过长：在图1中，开关节点的走线可以更短。过长的走线会增加寄生电感和电容，影响开关性能。

开关电源PCB布局改进的具体方法

针对上述问题，我们可以采取以下改进措施：

1. 缩小电流环路：如图2所示，改进后的布局中，热环路和电压节点都得到了优化。这可以显著降低电磁干扰，提高系统稳定性。

2. 优化去耦电容位置：在改进后的布局中，Cin和Cout的GND节点通过过孔直接连接到第二层参考平面。这可以有效降低电源引脚的电感，提高去耦效果。

3. 缩短高频节点走线：在改进后的布局中，初级Cout电容相对于原始设计旋转了90°，降低了输出轨道上的噪声风险。同时，低侧二极管被串联移动到开关引脚和电感之间，进一步限制了dv/dt耦合效应产生的串扰噪声。

实际案例展示开关电源PCB布局改进效果

通过上述改进，我们可以看到明显的性能提升：

1. 电磁干扰降低：改进后的布局将电流环路面积减少了约50%，有效降低了电磁干扰。

2. 系统稳定性提高： 优化的去耦电容位置和缩短的高频节点走线，显著提高了电源的稳定性。

3. 效率提升：更小的电流环路和优化的布局可以降低损耗，提高整体效率。

4. 符合EMC标准：改进后的布局更容易通过EMC测试，缩短了产品上市时间。

开关电源的PCB布局是一项细致而重要的工作。通过关注关键节点、优化布局、合理安排去耦电容等措施，我们可以显著提升电源性能，确保系统的稳定性和可靠性。在实际设计中，工程师们应该充分重视布局的重要性，不断优化和改进，以实现最佳的电源性能。
