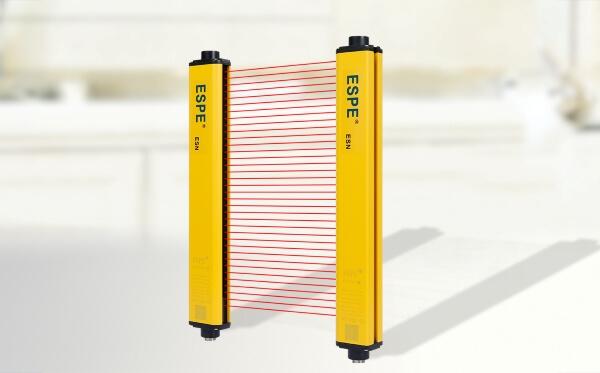

在繁忙的冲压车间里，一台高速运转的冲压机正准备安装一套新的安全保护系统。 这套系统的核心部件是一对意普ESPE安全光栅传感器 ，它们将为操作人员提供一道无形的安全屏障，防止意外伤害的发生。

安全光栅传感器工作原理及应用场景

安全光栅传感器的工作原理是通过发射器发出红外线到接收器上形成一个保护光幕。 如果这个光幕中的任何一束光被遮挡，传感器就会立即输出信号到控制系统，触发机器停止或报警，从而保护工人免受伤害。

光栅传感器接线步骤详解

在开始接线之前，工程师们首先确认了所使用的电缆符合安全标准，并根据实际情况选择了合适的长度和直径。他们还特别注意在安装过程中防止电缆折断，以确保系统的可靠性和安全性。

连接电源线确保极性正确

工程师们首先将24V直流电源通过电源线连接到光栅传感器的电源输入端。 他们特别注意了极性的正确性，确保红色线连接到正极（+），黑色线连接到负极（-）。这一步骤看似简单，却是整个系统正常工作的基础。

输出信号线连接至控制系统

接下来，工程师们将光栅传感器的输出信号线连接到冲压机的控制系统。输出信号通常为开关量信号，可以是NPN型或PNP型，具体选择要根据控制系统的要求来确定。在这个案例中，他们选择了NPN型输出，将黑色线连接到控制系统的输入端。

地线连接确保系统稳定

考虑到系统的稳定性，工程师们还连接了地线。他们将传感器的地线连接到电源接地端或设备的地线上，以确保系统在运行过程中不会受到干扰。

调节测试确保系统正常运行

完成接线后，工程师们进行了电源通电，并对传感器进行了调节和测试。他们通过调节光栅传感器的灵敏度和工作距离等参数，确保其能够准确检测到任何进入保护区域的物体。在测试过程中，他们还特别注意了传感器的响应速度，确保在检测到障碍物时能够迅速触发安全机制。

安全光栅传感器安装注意事项

在整个安装过程中，工程师们还注意了以下几点 ：

1. 避免电源短路：在连接电源线时，他们确保电源正负极没有短路，以免损坏传感器或其他设备。

2. 选择合适的电源电压：根据传感器规格和工作要求，他们选择了合适的电源电压，避免超出传感器额定电压范围而损坏设备。

3. 防止干扰：他们尽量避免将光栅传感器的电源线和输出信号线与高电压线路或强电磁场区域接近，以免影响传感器的正常工作。

4. 保护光学部件：由于光栅传感器的光学部件对灰尘、油污等污染物敏感，他们在安装时选择了合适的位置，并定期清洁光学部件，以确保传感器的准确性。

5. 防水防尘：考虑到冲压车间的环境，他们选择了防水防尘等级适当的产品，并在安装时采取了相应的防水防尘措施。

通过遵循这些详细的接线步骤和注意事项，工程师们成功地为冲压机安装了一套可靠的安全保护系统。这套系统不仅提高了生产安全性，也大大降低了工伤事故的风险，为工厂的持续安全运营提供了有力保障。
