图文分析高压开关柜结构组成及主要技术参数

高压开关柜是电力系统中不可或缺的关键设备，它在发电、输电、配电和电能转换过程中扮演着至关重要的角色。作为金属封闭开关设备的俗称，高压开关柜的结构设计和性能参数直接影响着整个电力系统的安全性和可靠性。

高压开关柜的核心结构主要包括柜体、高压真空断路器、储能机构、小车、接地刀开关和综合保护器等组件。这些部件协同工作，确保高压开关柜能够有效地控制和保护电力系统。

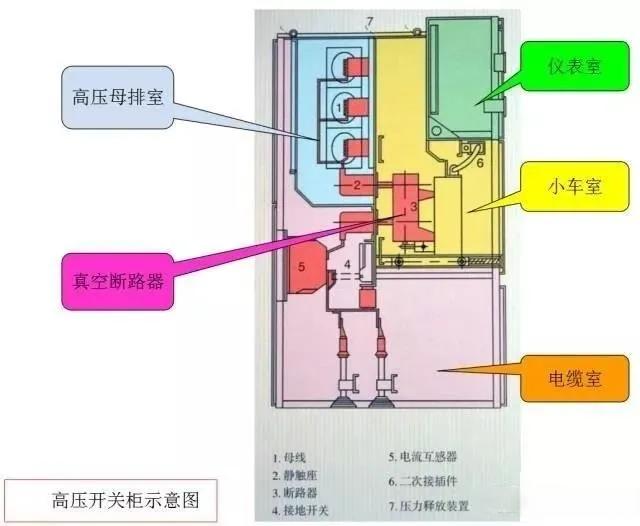

柜体是高压开关柜的主体，通常由钢板制成，采用单元结构设计，便于安装和维护。柜体内部分为仪表室、小车室、电缆室和母排室等独立空间，各室之间用铁板隔离，以提高安全性。仪表室安装有综合保护器、电流表和电压表等器件，用于监测和控制电路状态。

高压真空断路器是高压开关柜的核心组件，它将主触头安装在密闭的真空室内，利用真空环境来熄灭电弧，从而实现电路的开断和闭合。这种设计不仅提高了断路器的使用寿命，还显著增强了其绝缘性能。

储能机构由一台小电动机驱动弹簧储能，利用弹簧释放的动能将真空断路器合闸。这种设计使得断路器能够快速响应，有效保护电路免受过载和短路的损害。

接地刀开关是一种安全联锁装置，当接地刀开关合上时，高压柜门才能打开，反之则不能。这种设计确保了操作人员的安全，防止误操作导致的事故。

综合保护器是一种微机保护装置，由微处理器、显示屏和按键等组成。它取代了传统的继电器保护电路，能够接收电流互感器、电压互感器和开关量等信号，通过键盘设置电流值、电压值、速断时间等参数，并在显示屏上实时显示数据，执行保护动作。

高压开关柜的主要技术参数包括操动机构分合闸线圈的额定电压、直流电阻和功率，储能电机的额定电压和功率，以及额定电压、额定电流、额定频率、额定工频耐受电压和额定雷击冲击耐受电压等。这些参数直接关系到高压开关柜的性能和可靠性。

高压开关柜的结构设计和性能参数对于确保电力系统的安全稳定运行至关重要。随着电网设备技术的不断发展，高压开关柜也在不断创新和改进，以适应更高电压等级和更复杂电网环境的需求。未来，高压开关柜将继续发挥其关键作用，为电力系统的安全可靠运行提供坚实保障。
