高压开关柜的原理、结构讲解，非常详尽！（电业局系统培训教材）

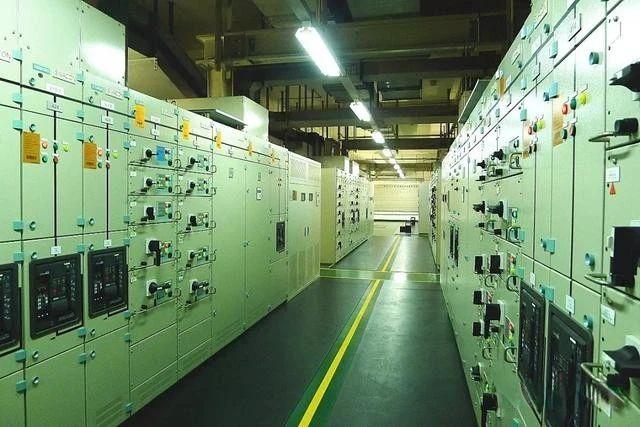

高压开关柜是电力系统中不可或缺的核心设备 ，它承担着接受、分配和控制电能的重要任务。作为连接发电厂和用户的桥梁，高压开关柜的稳定运行直接关系到整个电力系统的安全性和可靠性。

高压开关柜的内部结构复杂而精密，主要由四个部分组成：母线室、断路器室、继电器室和馈线室。每个部分都承担着特定的功能，共同构成了完整的电力控制和保护系统。

母线室是开关柜内部电能传输的关键部分 ，主要容纳主母线和分支母线。 断路器室则存放高压断路器 ，如少油型、真空型和SF6型，负责电力的开合操作和保护功能。 继电器室安置各种保护和控制继电器 ，用于监测和反应电气系统的状态。 馈线室则是用来分配电能的设备 ，一般也安装有断路器、CT、PT、隔离刀等元器件。

在这些主要部分中，电流互感器（CT）和电压互感器（PT）用于测量电流和电压 ，而接地开关则用于隔离带电设备和地线，确保安全。避雷器则防止雷电对设备造成损害。 断路器的选择取决于应用场景 ，如真空断路器因其高可靠性被广泛应用。

高压开关柜的工作原理基于电磁感应和电弧灭弧技术 。当电路中出现过载或短路时，断路器会迅速切断电流，保护设备和人员安全。这一过程涉及到复杂的电气和机械联动，需要精确的设计和制造工艺。

在实际应用中，高压开关柜需要在特定的环境条件下运行 。例如，温度不宜过高或过低，以防止金属部件的热膨胀问题和绝缘材料的老化。同时，要确保柜内湿度适宜，避免湿气导致绝缘性能下降。地震烈度不超过8度，且柜子应安装在无火灾、爆炸危险、化学腐蚀和强烈振动的地方。

高压开关柜的操作要求严格 ，操作人员必须持有特种岗位操作证，并且高压操作必须两人进行，一人操作，一人监护。操作前应检查SF6的压力表指示是否在正常范围内，使用的工具必须达到安全使用标准。操作时应穿好绝缘鞋，戴好绝缘手套，并严格按照操作顺序进行操作。

高压开关柜在电力系统中的作用至关重要。它不仅能够控制和分配电能，还能够保护电力系统免受过载和短路等故障的影响。通过合理设计和精心维护，高压开关柜能够确保电力系统的稳定运行，为社会生产和人民生活提供可靠的电力保障。
