变电包括什么？变电站各种设备概述

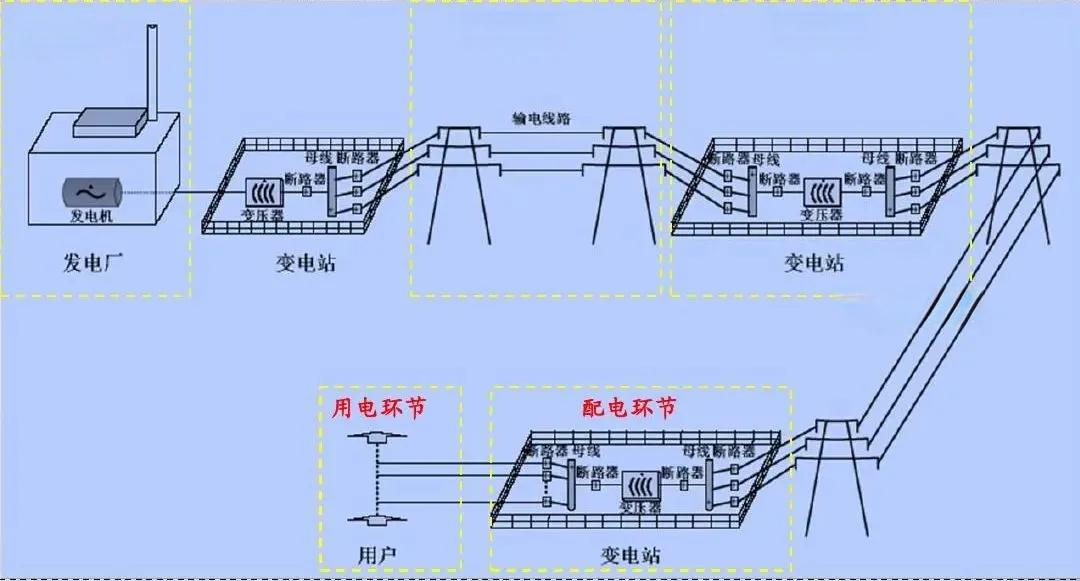

变电站是电力系统中不可或缺的关键设施，它承担着变换电压、分配电能的重要任务。要理解变电站的工作原理，首先需要了解其主要设备的组成和功能。

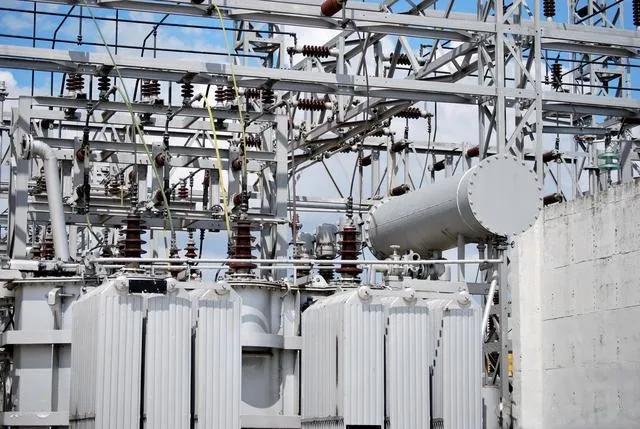

变压器是变电站的核心设备，其作用是变换电压。根据电磁感应原理，变压器可以将输入的交流电压升高或降低。例如，在发电厂，变压器将发电机输出的电压从15-20千伏升压至适合远距离传输的高压，如765千伏或500千伏。而在用户端，变压器则将高压降压至适合使用的低压，如35-60千伏或3-10千伏。

除了变压器，断路器和隔离开关也是变电站中至关重要的设备。断路器能够在正常情况下切断或接通电路，更重要的是，在系统发生故障时，它能迅速切断故障电流，防止事故扩大。隔离开关主要用于在设备或线路检修时隔离电压，确保安全。值得注意的是，断路器和隔离开关的操作顺序至关重要，停电时应先拉断路器后拉隔离开关，送电时则相反。

电流互感器和电压互感器是变电站中用于测量和保护的关键设备。电流互感器将大电流按比例转换为小电流，供测量仪表和继电保护装置使用。电压互感器则将高电压按比例转换为100伏或更低的电压，供保护、计量和仪表装置使用。这两种互感器的工作原理类似变压器，但它们的二次侧电流和电压是恒定的，这是它们与普通变压器的主要区别。

组合电器（GIS）是近年来在变电站中广泛应用的新型设备。它将断路器、隔离开关、母线、接地开关、互感器等设备集成在一个充有六氟化硫气体的密封容器中。这种设计不仅减少了变电站的占地面积，还提高了设备的可靠性和安全性。

电力电容器主要用于无功补偿，通过就地补偿无功功率，可以减少线路能量损耗，改善电压质量，提高系统供电能力。耦合电容器和高频阻波器则是电力载波通信系统中的关键设备，它们共同构成了电力线路的高频通信通道。

变电站的工作原理可以概括为：通过变压器将电压升高或降低，利用断路器和隔离开关控制电路的通断，借助互感器进行测量和保护，通过组合电器实现设备的集成化，利用电力电容器进行无功补偿，以及通过耦合电容器和高频阻波器实现通信功能。

值得注意的是，随着技术的发展，变电站正在向智能化方向发展。智能变电站不仅能够实现远程操控和数据传输，还能进行实时的智能故障诊断，甚至可以根据专用软件程序实现部分故障的自动处理。这种智能化趋势将进一步提高变电站的运行效率和可靠性，为电力系统的安全稳定运行提供更有力的保障。
