两种布置方式的12kV环保型气体绝缘环网柜设计

发布时间：2024-09-18

随着全球对气候变化的关注日益增加，电力行业正面临着减少温室气体排放的迫切需求。在这一背景下，环保型气体绝缘环网柜应运而生，成为替代传统六氟化硫（SF6）绝缘技术的重要选择。其中，12kV环保型气体绝缘环网柜的设计尤为关键，因为它不仅需要满足高压电力传输的需求，还要在有限的空间内实现高效的绝缘效果。

环保型气体绝缘环网柜设计原理

环保型气体绝缘环网柜的核心在于选择合适的绝缘介质。传统的SF6虽然具有优异的绝缘性能，但其温室效应指数（GWP）高达23500，远高于二氧化碳。相比之下，新型环保绝缘气体如全氟异丁腈（C4F7N）的GWP仅为2210 ，是一种更为环保的选择。

然而，环保型气体的绝缘性能通常不如SF6。例如，氮气和干燥空气的绝缘能力仅为SF6的1/3。因此，设计12kV环保型气体绝缘环网柜的关键在于如何在有限的空间内优化电气结构，以弥补绝缘介质性能的不足。

目前，12kV环保型气体绝缘环网柜主要有两种布置方式：

母线侧三工位开关方案 ：这种布置方式将三工位开关置于环网柜上侧，真空开关通过固封极柱的方式布置在下侧。这种设计的优点是结构紧凑，能够有效利用空间。然而，由于三工位开关完全依赖空气介质进行绝缘，其结构设计需要特别注意以避免局部放电。
线路侧三工位开关方案 ：这种布置方式将三工位开关置于环网柜的线路侧。这种设计的优点是便于维护和操作，但可能需要更大的安装空间。

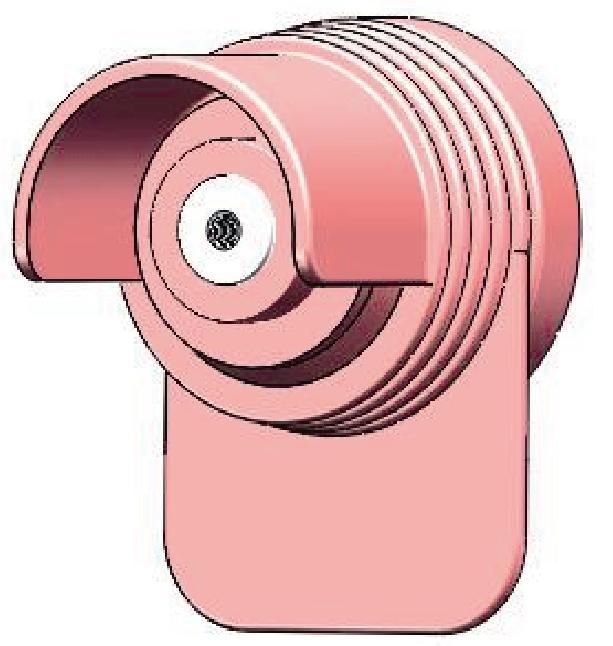

为了提高绝缘性能，设计人员通常会对环网柜的结构进行优化。例如，通过增加均压罩来改善电场分布，降低局部放电的风险。此外，采用新型环保绝缘气体也是提高绝缘性能的重要手段。

最新的技术进展包括：

全氟异丁腈的应用 ：这种新型环保绝缘气体的性能优异，能够有效减少二氧化碳排放。国内企业如昊华科技黎明院已经成功实现了全氟异丁腈的国产化制备，并应用于特高压环保型GIL产品中。
数字化解决方案 ：通过引入智能化监测系统，可以实时监控环网柜的运行状态，提高设备的可靠性和安全性。

随着全球对环保技术的需求日益增长，环保型气体绝缘环网柜的市场前景广阔。据估计，在“碳中和、碳达峰”战略下，我国每年有近百亿元市场的环网柜急需环保方案替代。这为相关企业提供了巨大的发展机遇。

12kV环保型气体绝缘环网柜的设计不仅关乎电力系统的安全可靠运行，更是应对气候变化、实现“双碳”目标的重要技术手段。通过不断创新和优化设计，我们有望在不久的将来实现更加环保、高效的电力传输系统，为构建可持续发展的未来贡献力量。
