3种专用量具，游标卡尺的4大使用要求，31页内容图说游标卡尺使用

游标卡尺是一种广泛应用于机械加工、制造业的高精度测量工具。然而，要充分发挥其测量精度，正确使用和读数至关重要。本文将为您详细介绍游标卡尺的使用要求和技巧，帮助您掌握这一重要量具的使用方法。

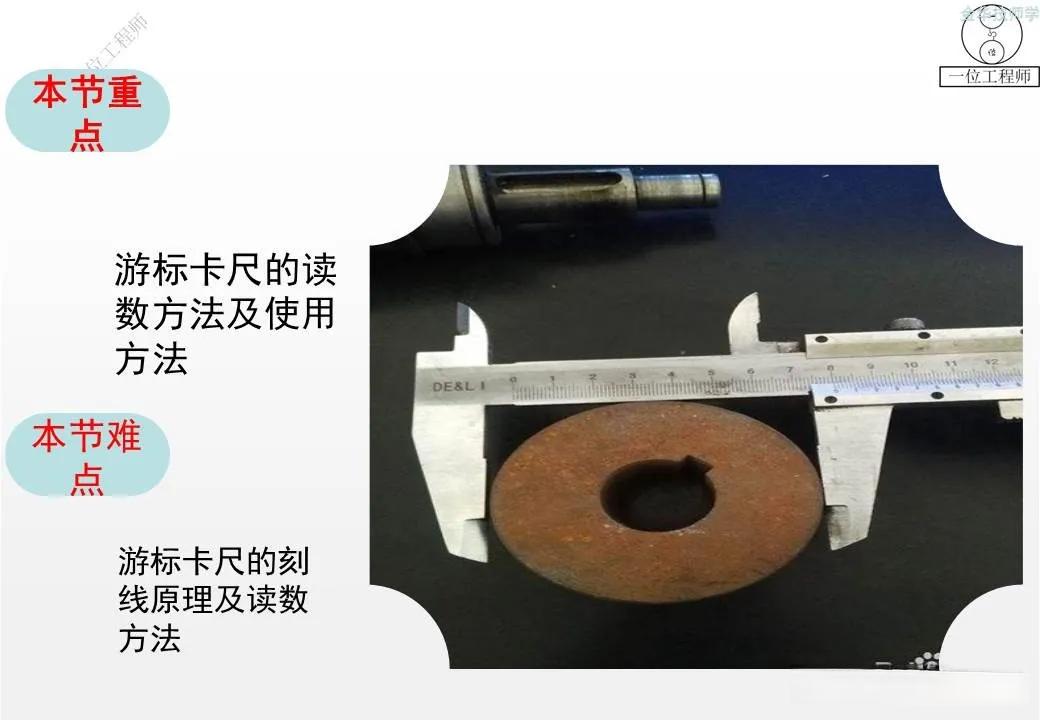

游标卡尺结构与功能解析

游标卡尺主要由尺身和游标两部分组成。尺身上有固定的测量爪，而游标则可以在尺身上滑动，带有活动测量爪。这种设计使得游标卡尺能够精确测量内外尺寸、深度等多种参数。

游标卡尺的读数精度通常有0.1mm、0.05mm和0.02mm三种。以0.02mm精度的游标卡尺为例，其主尺最小分度为1mm，游标上有50个小等分刻度，总长为49mm。这种设计使得游标每移动一个小刻度，就相当于主尺移动0.02mm。

精确读数三步法

正确读取游标卡尺的数值是确保测量精度的关键。可以按照以下三个步骤进行读数：

1. 整数部分：观察游标零线左侧主尺上的最近刻度，读出整毫米数。
2. 小数部分：数出游标零线右侧与主尺刻线对齐的第几条刻线，将其乘以游标卡尺的精度值（如0.02mm）。
3. 总尺寸：将整数部分和小数部分相加，得到最终的测量值。

例如，如果游标零线左侧主尺读数为30mm，游标第7条刻线与主尺对齐，那么测量值就是30mm + 7 × 0.02mm = 30.14mm。

使用游标卡尺的五大注意事项

1. 清洁与检查：使用前务必清洁量爪测量面，并检查各部件是否灵活可靠，零位是否准确。

2. 正确放置：测量时，应将游标卡尺平稳放置，避免因倾斜或晃动影响测量精度。

3. 轻柔操作：在移动游标时要轻柔，避免用力过猛导致测量爪损坏或变形。

4. 避免碰撞：测量时要小心操作，避免测量爪与工件发生剧烈碰撞，这可能导致测量误差。

5. 及时保养：使用完毕后，应将游标卡尺擦拭干净，涂上防锈油，并妥善存放，防止生锈或损坏。

游标卡尺的多功能应用

游标卡尺不仅可以测量长度、宽度、厚度等基本尺寸，还可以通过其特殊设计的测量爪来测量内径、外径以及深度等参数。例如，使用深度尺可以精确测量孔深或台阶高度；而内外测量爪则可以方便地测量各种内外尺寸。

提升测量精度的实用技巧

1. 多次测量取平均：对于关键尺寸，建议在同一位置进行多次测量，并取平均值作为最终结果，这样可以有效减少随机误差。

2. 注意温度影响：由于游标卡尺和被测工件的热膨胀系数可能不同，测量时应注意温度的影响。在可能的情况下，尽量使两者处于相近的温度环境中。

3. 正确施力：测量时应施加适当的力，既不能过小导致接触不良，也不能过大导致测量爪变形。通常，轻轻夹紧工件即可。

4. 定期校准：为了确保测量精度，应定期对游标卡尺进行校准，特别是在发现测量值异常时，应及时检查和调整。

掌握这些使用要求和技巧，您就能充分发挥游标卡尺的测量潜力，为您的工作带来更高的精度和效率。记住，正确的使用方法和细心的保养是确保游标卡尺长期稳定工作的关键。
